RCCB
قاطع دارة التيار المتبقي KUANGYA (RCCB)

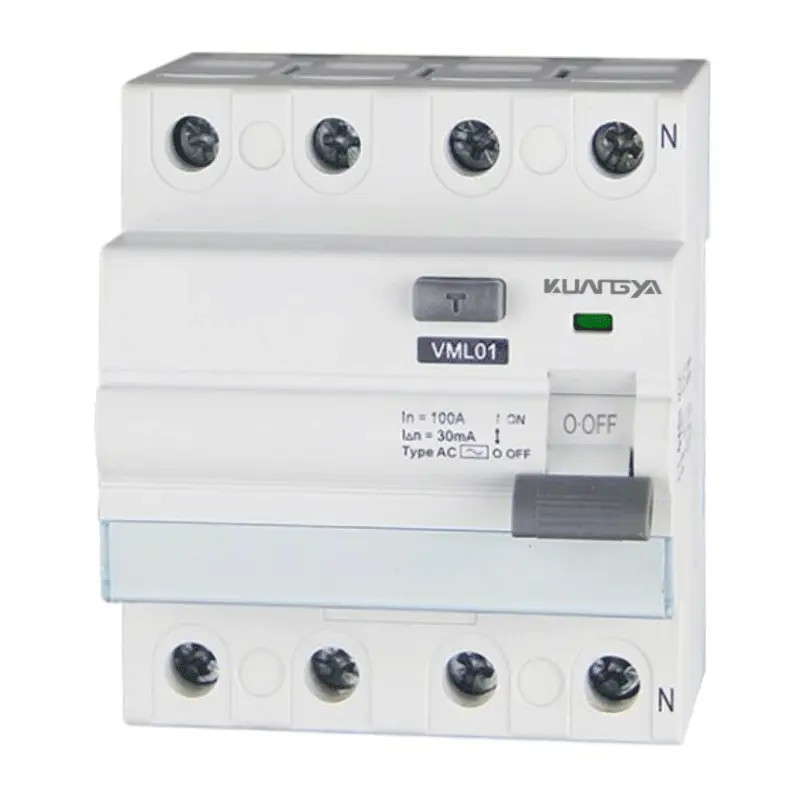

RCCB 63A 30mA 30mA VML01 - قاطع دائرة التيار المتبقي

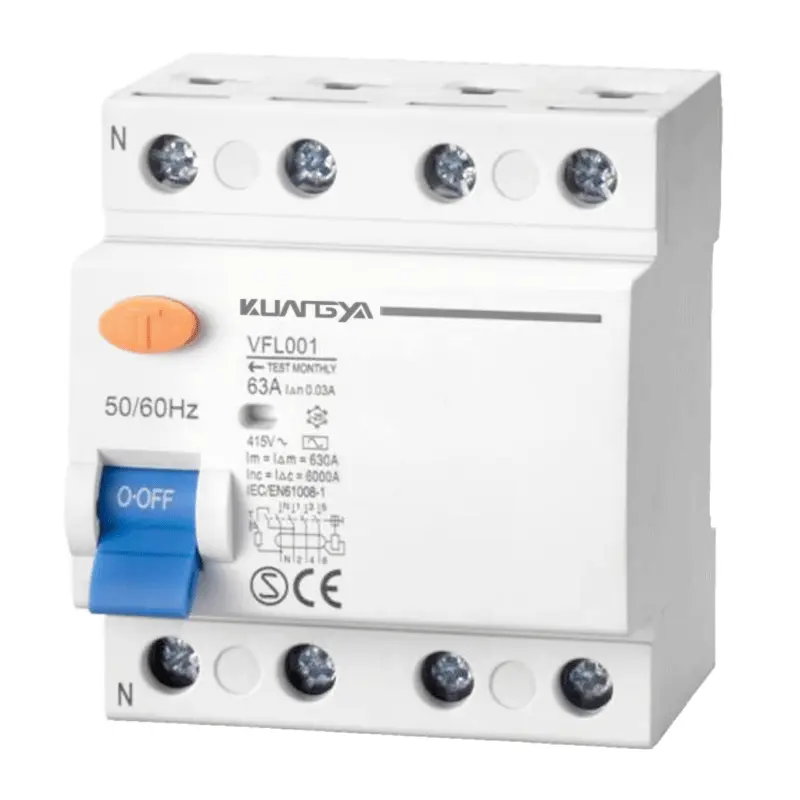

RCCB VFL001 - قاطع دارة التيار المتبقي
RCCB VFL002 - قاطع الدائرة الكهربائية للتيار المتبقي 2/4 أقطاب

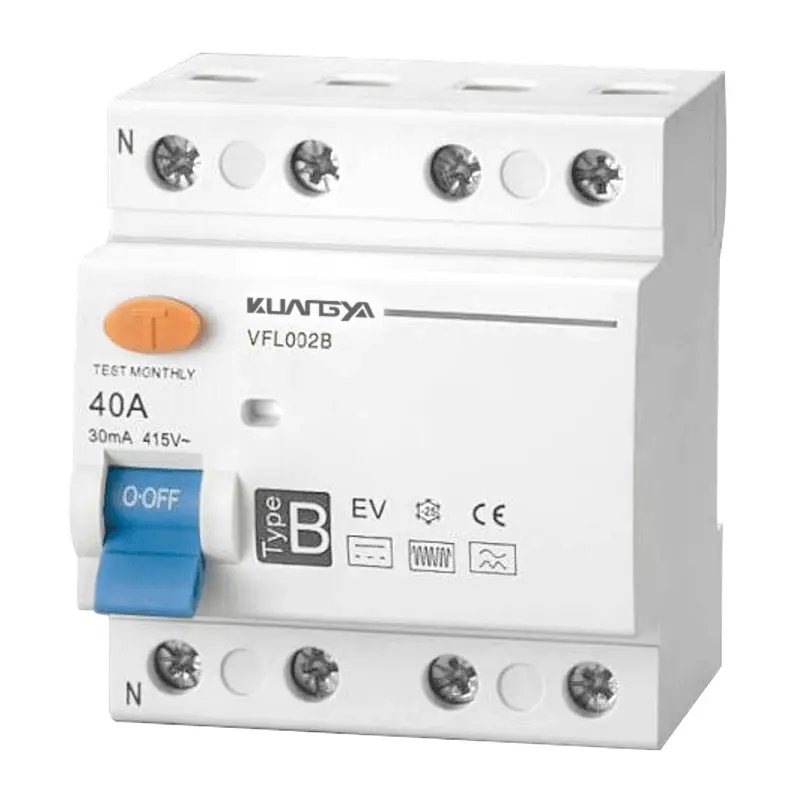

RCCB VFL002B - قاطع دارة التيار المتبقي (النوع B/B+)

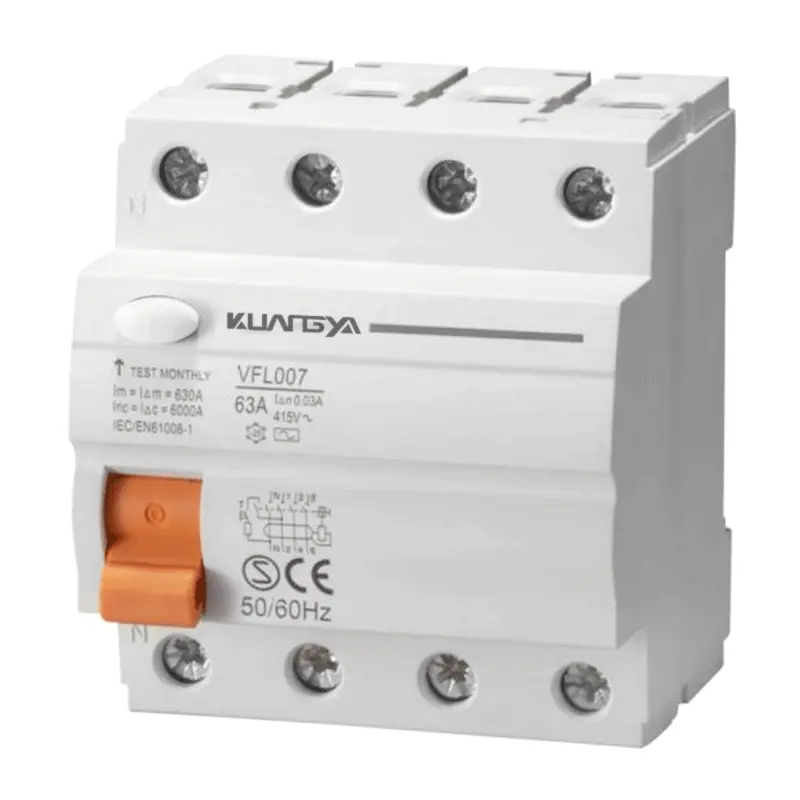

RCCB VFL007 - قاطع دارة التيار المتبقي

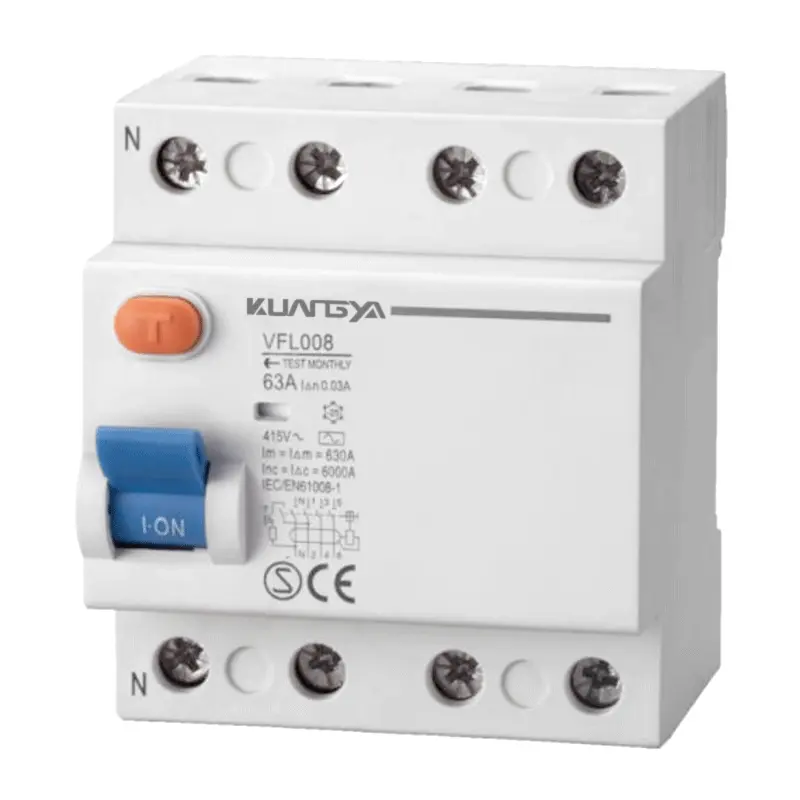

RCCB VFL008 - قاطع دارة التيار المتبقي

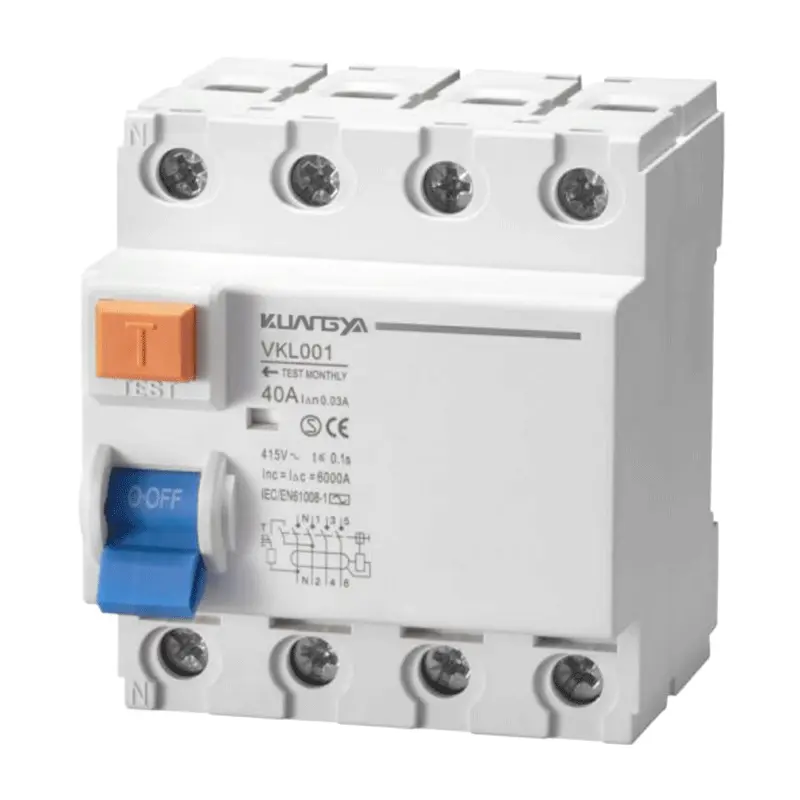

RCCB VKL001 - قاطع دائرة التيار المتبقي

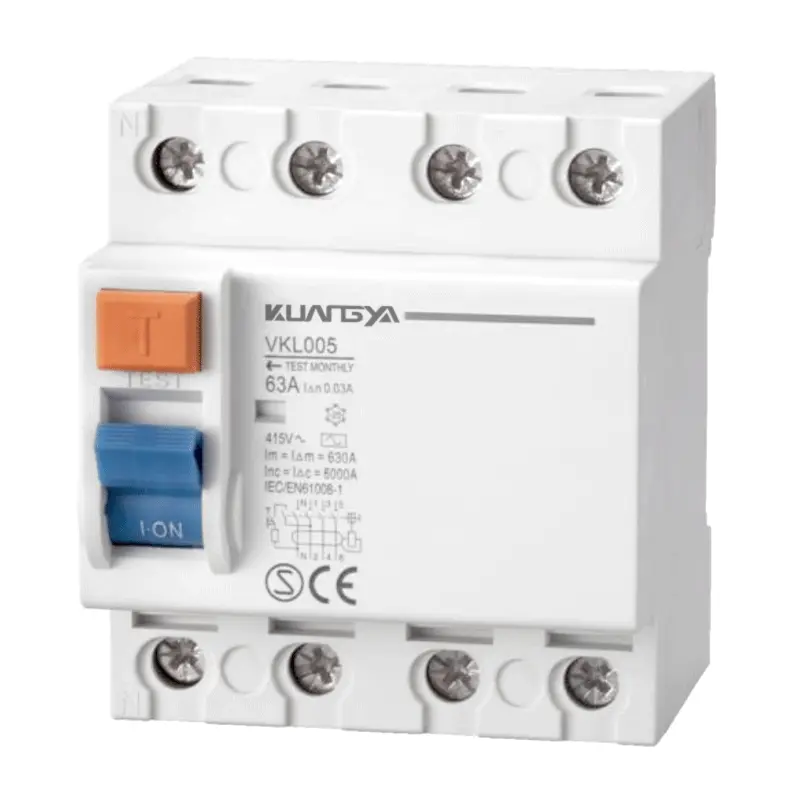

RCCB VKL005 - قاطع دائرة التيار المتبقي

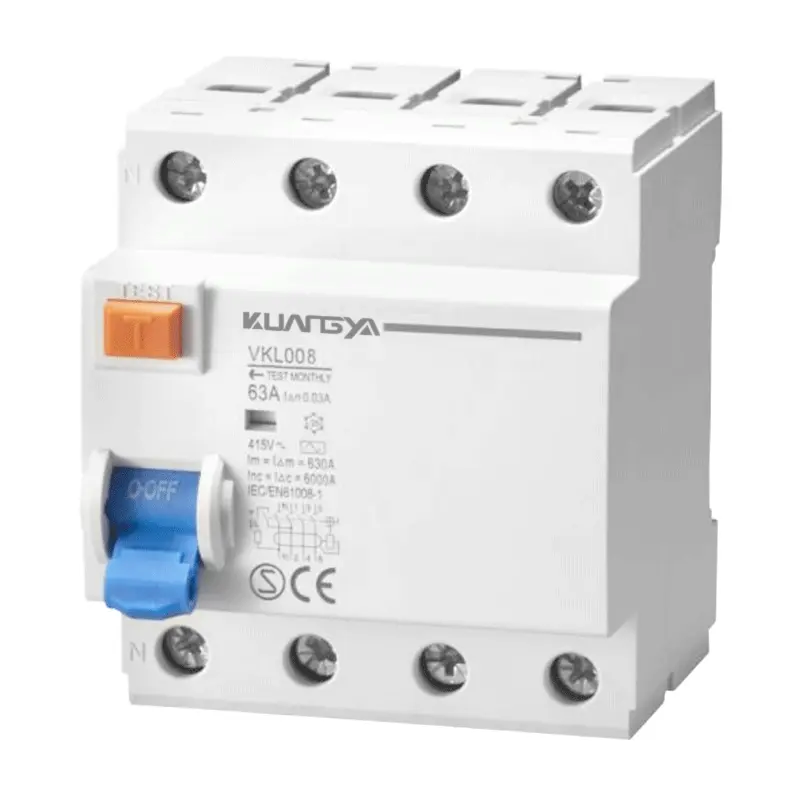

RCCB VKL008 - قاطع دائرة التيار المتبقي

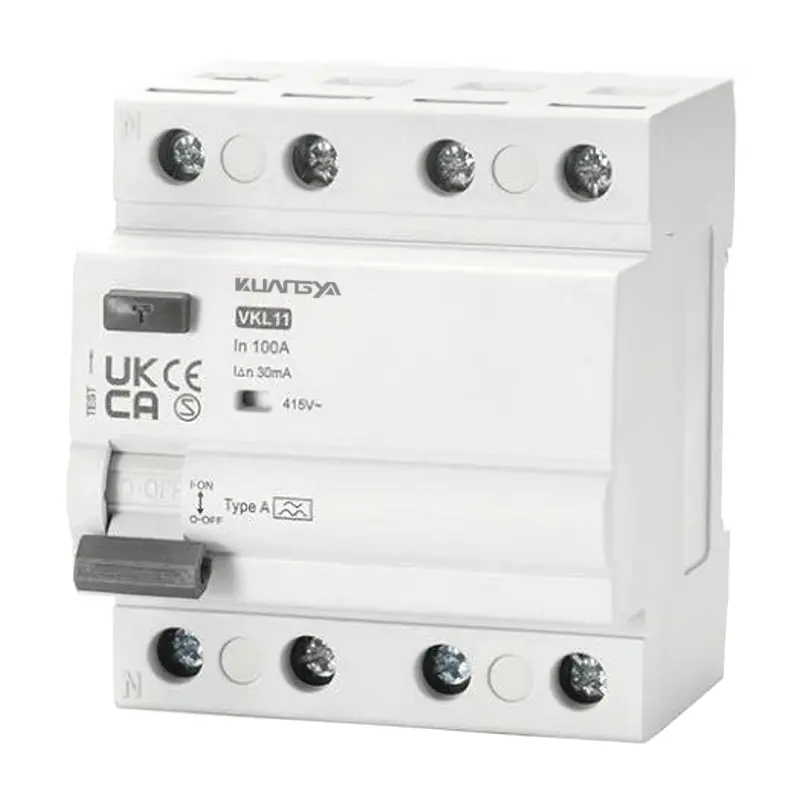

RCCB VKL11 (A/AC/AC/ASi) - قاطع دائرة التيار المتبقي
RCCB VKL11 (B/B+) - قاطع دائرة التيار المتبقي

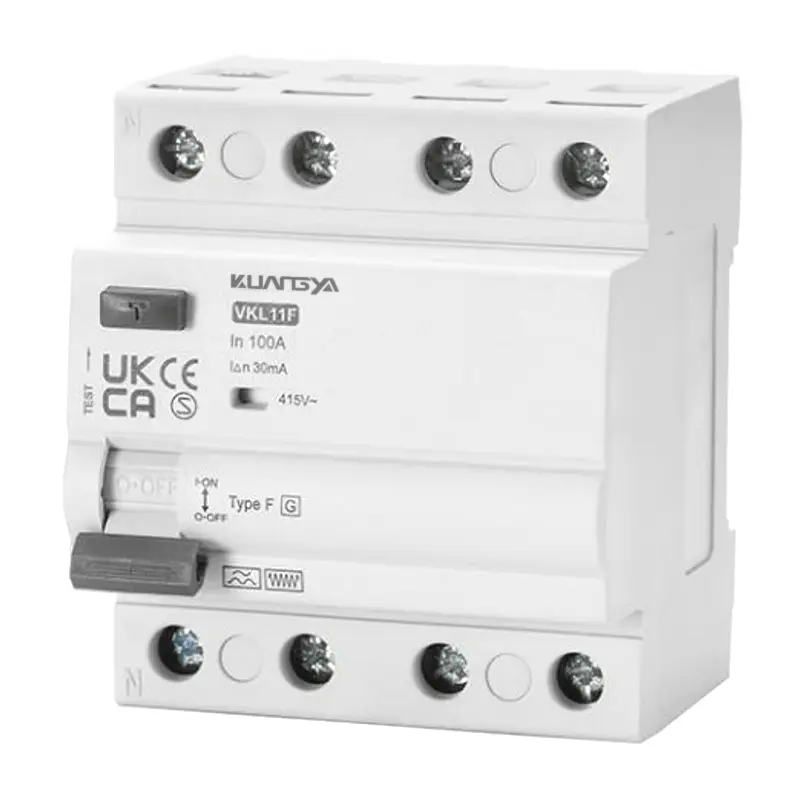

RCCB VKL11F - قاطع دائرة التيار المتبقي
قاطع الدائرة الكهربائية VFL005 من النوع RCCB - 2P و4P حماية التيار المتبقي
مقارنة سريعة بين أنواع RCCB
لدينا AC RCCB يغطي النطاق النوع AC، والنوع A، والنوع F، والنوع B/B+ بالإضافة إلى النوع S الانتقائي. استخدم هذا الجدول لتحديد حساسية الشكل الموجي الصحيح وخصائص الرحلة.
| النوع | التغطية الموجية | التطبيقات النموذجية | الحساسية (IΔn) | الأعمدة | الملاحظات |
|---|---|---|---|---|---|
| مكيف الهواء | تيار متردد متبقي جيبي نقي متردد متبقي | الأحمال السكنية/التجارية القياسية | 30 / 100 / 100 / 300 مللي أمبير | 2 ف-2/ف-4 | لا تستخدمه في الأماكن التي قد يحدث فيها تيار مستمر نابض. |
| A | تيار متردد + تيار مستمر نابض | الأجهزة المزودة بإلكترونيات الطاقة، SMPS | 10 / 30 / 100 / 100 / 300 مللي أمبير | 2 ف-2/ف-4 | افتراضي موصى به للأحمال الحديثة المختلطة. |
| F | تيار متردد + تيار مستمر نابض + مكونات عالية التردد | المحركات، ووحدات الإمداد غير المنقطع بالطاقة، ومحولات التردد | 30/100 مللي أمبير | 2 ف-2/ف-4 | تحسين المناعة ضد التعثر المزعج. |
| ب/ب+ | جميع التيارات بما في ذلك التيار المستمر السلس | شحن السيارات الكهربائية، والمحولات الكهروضوئية، ومحولات الطاقة الكهروضوئية، ومحركات الترددات الراديوية الصناعية | 30 / 100 / 100 / 300 مللي أمبير | 2 ف-2/ف-4 | إلزامي إذا كان تسرب التيار المستمر السلس ممكنًا. |
| S (انتقائي) | رحلة متأخرة زمنيًا (حوالي 150-500 مللي ثانية) | الحماية من المنبع للتمييز | 100 / 300 مللي أمبير | 2 ف-2/ف-4 | استخدم أجهزة المنبع 30 مللي أمبير لتجنب انقطاع التيار الكهربائي. |
الميزات والفوائد الرئيسية
- خيارات حماية التيار المتبقي: IΔn 10 / 30 / 100 / 300 مللي أمبير
- RCCB أحادي الطور (2P) وإصدارات ثلاثية الطور (4P)
- تيار الدائرة القصيرة المشروط العالي (Inc/IΔc) حتى 10 كيلو أمبير
- مسح نافذة التشغيل/إيقاف التشغيل ومؤشر الحالة؛ زر الاختبار الأمامي
- النوع الانتقائي (S) للتمييز من المنبع
- نطاق واسع لدرجات الحرارة المحيطة لبناة الألواح
- التركيب على سكة DIN 35 مم (EN 60715)، عرض الوحدات
- أطراف توصيل مناسبة لقضبان التوصيل ذات المسامير/الشوكة والموصلات النحاسية
- قدرة تحمل كهربائية وميكانيكية عالية
- الامتثال للمواصفة IEC/EN 61008-1
- تتضمن التكوينات الشائعة ما يلي RCCB 63A 30 مللي أمبير للمجالس السكنية
- إرشادات التنسيق مع MCB, RCBO, و AFDDD
التطبيقات وحالات الاستخدام
لوحات التوزيع السكنية والتجارية
استخدم 30 مللي أمبير من النوع A لحماية الأفراد.
الألواح الصناعية
انتقائية من النوع S في المنبع؛ 30 مللي أمبير في المصب في الدوائر النهائية.
البنية التحتية للمركبات الكهربائية
النوع B/B+ حيث قد يحدث تسرب سلس للتيار المستمر.
مراكز البيانات وأحمال تكنولوجيا المعلومات
النوع F مع مناعة محسّنة للترددات العالية للمحوّلات/مصادر الطاقة المتجددة.
المستشفيات والمباني العامة
الموثوقية العالية ومتطلبات التمييز.
اقتران الطاقة الكهروضوئية/النظام الكهروضوئي
التنسيق مع AC SPD; النوع B عندما يتطلبه العاكس.
التركيب والأسلاك
لا توفر RCCBs الحماية من التحميل الزائد أو قصر الدائرة الكهربائية؛ قم دائمًا بالتنسيق مع جهاز MCB/موزع الدائرة الكهربائية المركزي في المنبع.
مهم
مراعاة القطبية (L/N) والحساسية المقدرة واختبارات الوظيفة الشهرية. يجب أن يمر المحايد عبر RCCB.
2P - RCCB أحادي الطور (لام + نون)
ضع أعلى الدارات الفرعية. يشمل الاختيار السكني النموذجي ما يلي RCCB 63A 30 مللي أمبير.
4P - ثلاثي الطور (3L + N)
تأكد من تسلسل الطور والمحايد المشترك من خلال الجهاز للاستشعار الصحيح.
اختيار الحساسية
30 مللي أمبير لحماية الأفراد؛ 100/300 مللي أمبير للحماية من الحرائق أو الانتقائية من المنبع.
تنسيق الحماية
حماية الطبقة لأنظمة تيار متردد قوية وانتقائية مناسبة.
| المكدس | الغرض | الملاحظات | الفئة ذات الصلة |
|---|---|---|---|
| MCB → RCCB | التيار الزائد + التسرب | اختر المنحنى (ب/ج/د) و IΔn؛ احترم قيم Inc/IΔc. | MCB |
| مكتب التنسيق الإقليمي (بديل) | مدمجة في جهاز واحد | تبسيط حماية الدائرة النهائية والأسلاك. | RCBO |
| مكتب التنسيق الإقليمي لتغير المناخ والتغير المناخي + AFDD | التسرب + خطأ القوس الكهربائي | يُستخدم في غرف النوم والأسلاك القديمة والمناطق القابلة للاحتراق. | AFDDD |
| RCCB + AC SPD | الحماية من زيادة التيار + الحماية من التسرب | ضع SPD وفقًا لقواعد التنسيق للأجهزة المنبع. | AC SPD |
البيانات الفنية (عامة)
قيم الغلاف النموذجي لنطاق كوانجيا AC RCCB. تأكد من الأرقام النهائية في ورقة البيانات لكل طراز.
| المعلمة | القيمة/النطاق |
|---|---|
| قياسي | IEC/EN 61008-1 |
| الأعمدة | 2P (أحادي الطور) / 4P (ثلاثي الطور) |
| التيار المقدر (في) | 16-125 أ - مشهور: RCCB 63A 30 مللي أمبير |
| الحساسية المقدرة (IΔn) | 10 / 30 / 100 / 100 / 300 مللي أمبير |
| الجهد المقنن (Ue) | 240 فولت ~ ~ (2 فولت) / 415 فولت ~ (4 فولت) |
| جهد العزل (Ui) | ≥ 500 V |
| الدائرة القصيرة الشرطية (Inc/IΔc) | 6-10 كيلو أمبير مع قاطع التيار العلوي |
| مقاومة الاندفاع (Uimp) | 4-6 كيلو فولت |
| فئة التعثر | لحظية؛ S انتقائية (≈150-500 مللي ثانية تأخير) |
| القدرة على التحمل | ≥ 10,000 عملية ميكانيكية/كهربائية |
| السعة الطرفية | ما يصل إلى 35 مم² من النحاس؛ متوافق مع قضبان التوصيل ذات المسامير/الشوكة |
| التركيب | سكة DIN 35 مم (EN 60715) |
| درجة حرارة التشغيل | -25 درجة مئوية ... +55 درجة مئوية |
| أنواع الموجات | نوع AC / A / F / B / B+؛ S انتقائي |
الشهادات
موافقات تعتمد على السلسلة. اتصل بنا للحصول على مجموعة الشهادات الدقيقة لكل عائلة طراز.
الأسئلة الشائعة - RCCB
ما هو الفرق بين RCCB و RCBO؟
يقوم RCCB بالكشف عن التيار المتبقي (الأرضي) فقط؛ بينما يدمج RCBO حماية التيار المتبقي والتيار الزائد في جهاز واحد للدوائر الطرفية.
متى يجب استخدام RCCB الانتقائي (النوع S)؟
استخدم النوع S في المنبع لتحقيق الانتقائية مع أجهزة RCDs 30 مللي أمبير في المصب. التأخير الزمني المتعمد (≈150-500 مللي ثانية) يمنع تعطل اللوحة بالكامل.
ما نوع RCCB الذي يناسب شواحن السيارات الكهربائية أو الكهروضوئية؟
استخدم النوع B/B+ حيثما أمكن وجود تيارات متبقية للتيار المستمر السلس (بعض شواحن المركبات الكهربائية والمحولات الكهروضوئية). تأكد دائمًا من دليل المعدات.
ماذا يعني IΔn = 30 مللي أمبير؟
إنها عتبة الحساسية. 30 مللي أمبير تحمي الأشخاص؛ 100/300 مللي أمبير تستخدم في المنبع للحماية من الحرائق/الانتقائية.
هل يمكن أن يعمل RCCB بدون MCB؟
لا، لا يحمي RCCB من التحميل الزائد أو قصر الدائرة الكهربائية. نسق دائمًا مع المنبع MCB أو MCCB.
النوع AC مقابل النوع A - أيهما أختار؟
النوع A موصى به للأحمال المختلطة الحديثة لأنه يكتشف أيضًا التيار المستمر النابض من إلكترونيات الطاقة. النوع AC مخصص لأحمال التيار المتردد الجيبية البحتة.
كم مرة يجب أن أقوم باختبار RCCB؟
اضغط على زر TEST شهريًا (أو حسب اللوائح المحلية) للتحقق من وظيفة الرحلة الصحيحة. استبدل أي جهاز يفشل في الاختبار.
هل أحتاج إلى AFDDD مع RCCB؟
في المناطق المعرضة لخطر الحريق (غرف النوم، والأسلاك القديمة، والمخازن القابلة للاحتراق)، أضف AFDDD لاكتشاف أعطال القوس الكهربائي إلى جانب RCCB.
