DC MCB (قاطع الدائرة المصغر) لـ الطاقة الشمسية والطاقة الشمسية الكهروضوئية والكهربائية الأنظمة

حماية آمنة وموثوقة لدائرة تيار مستمر آمنة وموثوقة حتى 1000 فولت / 125 أمبير

  • نطاق واسع: 1P إلى 4P، حتى 1000 فولت / 125 أمبير
  • الإطفاء الآمن للقوس الكهربائي لدوائر التيار المستمر
  • مثالية لـ الطاقة الشمسية الكهروضوئية، نظم الطاقة الشمسية الكهروضوئية, و شحن السيارات الكهربائية
  • متوافق مع IEC 60947-2 / معايير UL
مقارنة النماذج احصل على عرض أسعار

اختر طراز DC MCB الخاص بك

مقارنة سلسلة KYDB

السلسلةالتيار المقننخيارات الجهدالتطبيقاتالمعايير

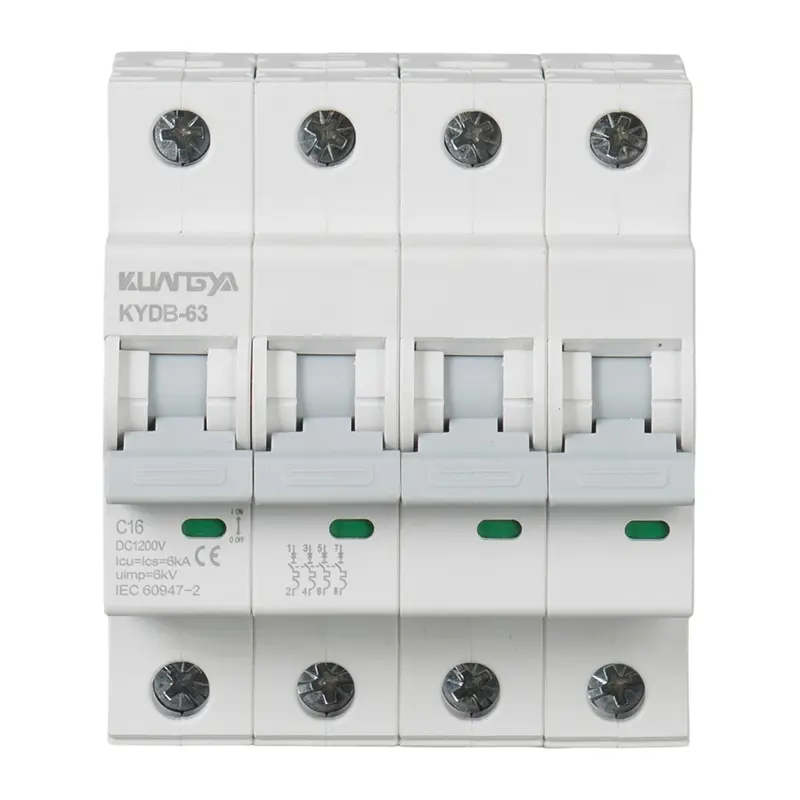

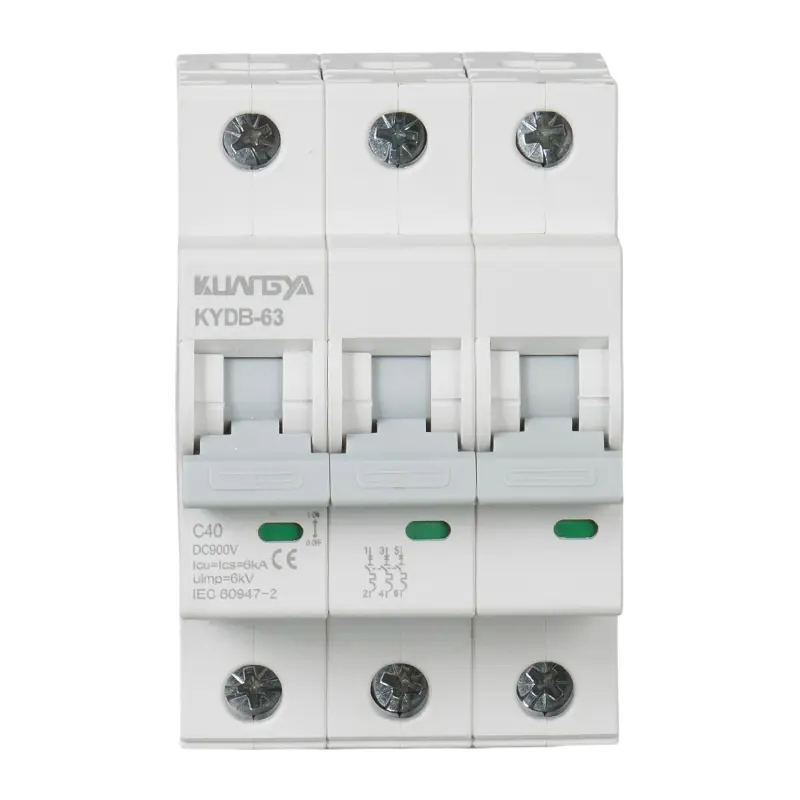

KYDB-63حتى 63 أمبير250 فولت / 500 فولت / 750 فولت / 1000 فولتالألواح الكهروضوئية السكنية، أنظمة الطاقة الشمسية الكهروضوئية الصغيرة، لوحات التيار المستمر IEC 60947-2, UL 489

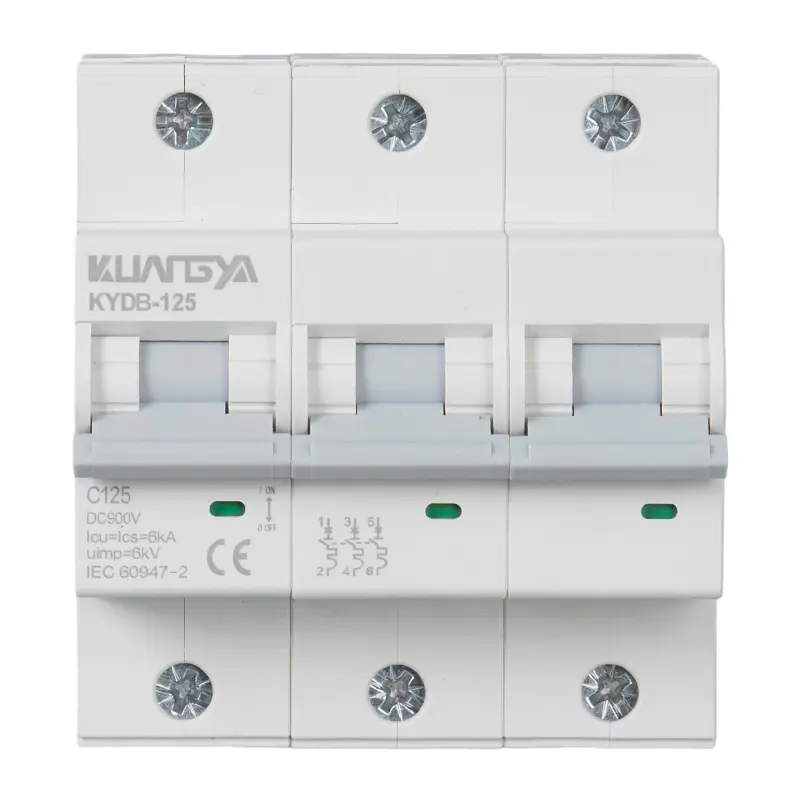

KYDB-125حتى 125 أمبير250 فولت / 500 فولت / 750 فولت / 1000 فولتطاقة شمسية C&I، وشحن السيارات الكهربائية، وشحن السيارات الكهربائية، وشحن الطاقة الشمسية الكهروضوئية الصناعية IEC 60947-2, UL 489
تركيب الألواح الكهروضوئية على الأسطح السكنية مع وحدات كوانجيا DC MCBs

دليل اختيار سلسلة DC MCB

عند اختيار DC MCB (قاطع الدائرة الكهربائية المصغر) بالنسبة لمشاريع الطاقة الشمسية الكهروضوئية أو أنظمة الطاقة الشمسية الكهروضوئية أو مشاريع شحن المركبات الكهربائية, يعتبر التصنيف الحالي ومقياس التركيب من العوامل الرئيسية. تقدم كوانجيا مجموعتين مصممتين لتلبية الاحتياجات المختلفة.

سلسلة KYDB-63 - مصممة لما يصل إلى 63A, فهو مثالي ل دوائر التيار المستمر الشمسية السكنية و رفوف ESS صغيرة الحجم. مدمجة وموثوقة, يضمن إطفاء قوس كهربائي آمن عند جهد يصل إلى 1000 فولت تيار مستمر، مما يجعله خيارًا فعالاً من حيث التكلفة لأسطح المنازل حتى 10 كيلوواط.

سلسلة KYDB-125 - مصنفة حتى 125A, ، يدعم هذا النموذج الأنظمة الكهروضوئية التجارية, مراكز شحن السيارات الكهربائية, و حاويات ESS الصناعية. . مع قدرة كسر أعلى، فإنه يضمن الامتثال لكل من IEC 60947-2 و UL 489.

تتكامل وحدات كوانغيا DC MCBs بسلاسة مع فتيل التيار المستمر, DC SPD, مفاتيح فصل التيار المستمر, و صناديق التجميع الكهروضوئية, وضمان التنسيق الكامل للحماية من أي خطر، مع ضمان التنسيق الكامل للحماية.

📌 نصيحة: اختر KYDB-63 لـ ESS السكنية أو الصغيرة و KYDB-125 للطاقة الشمسية التجارية، أو شحن السيارات الكهربائية، أو أنظمة دعم الطاقة الكهربائية على نطاق واسع. للاختيار المخصص، تواصل معنا عبر نموذج الاستفسار.

يتم اختبار جميع مصابيح كوانجيا للتيار المستمر MCBs في المصنع تحت ظروف التيار المستمر عالي الجهد، مما يضمن موثوقية وسلامة ثابتة.

ما هو DC MCB؟

⚡ ما أهمية ذلك

A DC MCB (قاطع الدائرة الكهربائية المصغر) ضروري في العصر الحديث الطاقة الشمسية و مشاريع ESS, تحمي من الأحمال الزائدة والدوائر القصيرة. على عكس قواطع التيار المتردد، فإن حاوية التيار المستمر للطاقة الشمسية MCB مصممة لإطفاء أقواس التيار المستمر, لضمان السلامة في مصفوفات الأسطح وأنظمة البطاريات و شحن السيارات الكهربائية. . الامتثال لـ IEC 60947-2 و UL 489 توفر موثوقية عالمية.

🔧 ما بالداخل

كوانجيا لوحات MCBs للتيار المستمر تتميز بغرف إطفاء القوس الكهربائي، وملامسات قوية مصنوعة من سبائك الفضة, وأقطاب معيارية من 1P إلى 4P. مصنفة حتى 1000 فولت تيار مستمر / 125 أمبير, فإنها تتعامل مع متطلبات المصفوفات الكهروضوئية عالية الطاقة و أنظمة تخزين الطاقة. يضمن تصميمها الدقيق قدرة كسر مستقرة، وعمر تشغيلي طويل، وثباتًا ثابتًا حماية دائرة التيار المستمر في ظل ظروف التشغيل القاسية.

🏠 مكان استخدامه

لوحات MCBs للتيار المستمر على نطاق واسع في أسطح المباني السكنية التي تعمل بالطاقة الشمسية, المحطات الكهروضوئية التجارية, رفوف ESS, و مراكز شحن السيارات الكهربائية. . فهي تعزل الأعطال قبل أن تتلف العاكسات أو البطاريات، مما يضمن التشغيل دون انقطاع. من أنظمة الأسطح الصغيرة إلى حاويات ESS الصناعية الكبيرة, ، قواطع كوانجيا توفر حماية آمنة وقابلة للتمويل لكل حجم مشروع.

🛠️ التركيب والخدمة

كل الإعلانات كوانجيا قواطع التيار المستمر هي مثبتة على سكة DIN, مدمجة ومدمجة و مصممة لسهولة الخدمة. يسمح تصميمها المعياري بالاستبدال الميداني دون توقف, مما يقلل من تكاليف التشغيل والصيانة. بفضل الملصقات الواضحة والأسلاك السريعة والمبيت المتين، فإن هذه قواطع توزيع التيار المستمر ضمان كفاءة التركيب والصيانة طويلة الأجل قابلية الصيانة في بيئات الطاقة الشمسية و ESS الصعبة.

التطبيقات وحالات الاستخدام

كوانجيا DC MCB توفر موثوقية حماية دائرة التيار المستمر لـ الطاقة الشمسية الكهروضوئية, ESS, و شحن السيارات الكهربائية السيناريوهات. يعزل الأعطال ويحمي المحولات/البطاريات وينسق مع صمامات التيار المستمر, DC SPDs, , و فواصل التيار المستمر في الداخل صناديق التجميع الكهروضوئية.

الطاقة الشمسية على الأسطح السكنية

مستوى السلسلة DC MCB لأسطح الأسطح الكهروضوئية بجهد 600-1000 فولت؛ مثالية مع فتيل التيار المستمر + SPD التنسيق.

المصفوفات الكهروضوئية التجارية والصناعية

مغذيات التيار العالي المحمية بواسطة تيار مستمر MCB 1000 فولت لأسطح أسطح المنازل والمراحيض.

أنظمة الطاقة الشمسية المثبتة على الأرض

مصفوفات التجميع باستخدام قواطع دوائر تيار مستمر مصغرة لصيانة أكثر أماناً.

رفوف وحاويات بطاريات ESS

حماية تصل إلى 125A; يتكامل مع نظام إدارة المباني و توزيع التيار المستمر.

مراكز/مرآب شحن السيارات الكهربائية

يحمي المغذيات في شحن السيارات الكهربائية المواقع التي بها قطع في المنبع.

الشبكات الصغيرة والأنظمة خارج الشبكة

متين حاوية التيار المستمر للطاقة الشمسية MCB يضمن العزل للشبكات الصغيرة النائية في الظروف القاسية.

إرشادات التطبيق

لست متأكداً أيهما DC MCB للاختيار؟ استخدم الإرشادات السريعة أدناه. تتماشى هذه مع فتيل التيار المستمر, DC SPD, مفاتيح فصل التيار المستمر و صناديق التجميع الكهروضوئية لمخطط حماية منسق.

63A

الطاقة الشمسية الكهروضوئية على الأسطح السكنية

المصفوفات الكهروضوئية الصغيرة (حتى 10 كيلوواط تقريبًا)، وحماية السلسلة

قارن KYDB-63 1P · 2P · 3P · 4P
125A

الأسطح التجارية والصناعية على الأسطح التجارية والصناعية

سلاسل متعددة، تيار مغذي أعلى

مقارنة KYDB-125 1P · 2P
125A

أنظمة الطاقة الشمسية الكهروضوئية الأرضية / الكهروضوئية الأرضية/المرافق العامة

مخرجات المجمِّع الكبير وناقل التيار المستمر وحاوية ESS المدمج الكبير

مقارنة KYDB-125 3P · 4P
125A

مراكز/مرآب شحن السيارات الكهربائية

مغذيات التيار المستمر والملحقات في مواقع شحن السيارات الكهربائية

  • موصى به: KEDB-125 (2P / 4P)
  • التنسيق مع DC SPD وعزل المنبع
  • التسمية والوثيقة لكل IEC / UL الممارسة
مقارنة النماذج 2P · 4P

* يعتمد الحجم النهائي على IEC 60947-2 / UL 489 التوافق، وسعة الكابل، ومستوى العطل، وبنية النظام. هل تحتاج إلى مساعدة؟ تحدث إلى مهندسينا.

دليل الأسلاك والتركيب

ملاحظات عملية للتثبيت DC MCB في الطاقة الشمسية الكهروضوئية, ESS و شحن السيارات الكهربائية الأنظمة. تنسيق القاطع مع صمامات التيار المستمر, DC SPDs, فواصل التيار المستمر و صناديق التجميع الكهروضوئية.

ملحقات الأسلاك

  • خيوط MC4/حلقة MC4 أو عروات الشوكة للخيوط الكهروضوئية والمغذيات.
  • قضيب توصيل مشط (أمشاط الطور) أو روابط النحاس للجسور متعددة الأقطاب.
  • سكة DIN-سكة DIN EN 60715 التركيب؛ السماح بوجود فجوات هوائية لتبديد الحرارة.
  • استخدم الخيار الصحيح عزم الدوران للمحطات الطرفية (انظر ورقة البيانات)؛ أعد التحقق بعد 24-48 ساعة.

الكابلات والحماية

  • حجم الكابلات حسب تيار مستمر + تخفيف درجة الحرارة.
  • احتفظ مغذيات تعمل على المدى القصير وتجنب الحزم الضيقة لتقليل ارتفاع درجة الحرارة.
  • للأوتار: توفر MCB العزل؛ التنسيق مع مصهر gPVV.
  • إضافة المنبع SPD و الفاصل الرئيسي.

القطبية والتسمية

  • وضع ملصق واضح + / -, وعدد الأعمدة و Vالعاصمة التصنيف في الجهاز.
  • الاستخدام ربط المقبض أطقم عندما يجب أن تتعثر الأقطاب معًا (2P/3P/4P).
  • احتفظ بالحد الأدنى لنصف قطر الانحناء؛ قم بتوجيهه بعيداً عن الحواف الحادة والأسطح الساخنة.
  • قم بتسجيل الإعدادات وعزم الدوران ونتائج الاختبار في سجل التشغيل والصيانة.

الجهد الكهربائي النموذجي للتيار المستمر حسب تكوين القطب

تعكس القيم الواردة أدناه مجموعات النظام الشائعة لسلسلة Kuangya KYDB؛ تحقق دائمًا من التصنيف الدقيق على ملصق المنتج وورقة البيانات (IEC 60947-2 / UL 489).

خيار العمود
نموذجي Vالعاصمة
التطبيق النموذجي
1P
250 فولت تيار مستمر
ألواح تيار مستمر صغيرة، وأجهزة مساعدة وعزل أحادي القطب
2P
500 فولت تيار مستمر
السلاسل الكهروضوئية (±)، والمركبات الكهربائية المساعدة، والمغذيات المتوازنة ذات السلكين
3P
750 فولت تيار مستمر
شرائح رفوف ESS، المصفوفات الفرعية ذات الجهد العالي
4P
1000 فولت تيار مستمر
مخرجات المجمِّع الكهروضوئي، والتوزيع بالحاويات ESS / DC
لماذا يعتبر المسموح به جهد التيار المستمر زيادة مع زيادة عدد الأقطاب؟

وضع MCBs DCBs متعدد الأقطاب في مكانها أقطاب في سلسلة متصلة لذلك يتم زيادة مسافة القوس الكلية ويتم تقسيم يتم تقسيم إجهاد الجهد عبر غرف القوس الداخلية. على سبيل المثال، 2P ≈ 500 فولت تيار مستمر و4P ≈ 1000 فولت تيار مستمر لسلسلة KYDB. لاحظ أن سعة الانكسار لا يزال يتبع تصنيف الجهاز - إضافة الأقطاب لا يضاعف تصنيف الدائرة القصيرة. استخدم دائمًا أطقم الأعمدة المعتمدة من الشركة المصنِّعة حتى لا تتعطل الأعمدة الأقطاب معًا.

هل يمكنني توصيل الأسلاك في موازٍ لزيادة التيار؟

الأقطاب المتوازية هي غير موصى به ما لم ينص المصنع صراحةً على ذلك. تتسبب المعاوقة غير المتكافئة في عدم توازن التيار وتعثر مزعج. اختر الإطار الصحيح (على سبيل المثال. KYDB-125) وحجم الكابلات حسب الاشتقاق بدلاً من ذلك.

هل تحتاج إلى حزمة أسلاك؟ تحدث إلى مهندسينا

لماذا تختار كوانجيا لمكابس التيار المستمر MCBs

قواطع دوائر كهربائية مصغرة للتيار المستمر تم اختبارها في المصنع ومصممة من أجل الطاقة الشمسية الكهروضوئية, ESS و شحن السيارات الكهربائية. معتمدة وفقًا لمعيار IEC 60947-2 / UL 489، مع خيارات التسليم السريع وتصنيع المعدات الأصلية.

معتمد من المصنع ومعتمد من المصنع

التصنيع الخاص مع ضمان الجودة ISO 9001. اختبار الدفعات مقابل iec 60947-2 / IEC 60947-2 / UL 489.

اختبار نوع الجهد العالي

اختبارات التبريد القوسي ل 1000 فولت تيار مستمر / 125 أمبير. تقارير التفتيش والتتبع الروتينية.

مهلة زمنية سريعة

مخزون على الأعمدة الرئيسية. التسليم النموذجي 7-15 يوماً. دعم الشحن العالمي.

تصنيع المعدات الأصلية / ODM جاهز

علامة خاصة، وأعمدة مخصصة، وعلامات الجهد والتعبئة والتغليف لتتناسب مع خطك.

تجربة المشروع العالمي

منتشرة في المزارع الكهروضوئية وأسطح المنازل وأسطح المنازل المملوكة للمستهلكين وحاويات أنظمة دعم الطاقة الكهربائية والمركبات الكهربائية في أكثر من 30 منطقة.

احصل على عرض أسعار مقارنة النماذج

الأسئلة الشائعة حول DC MCB

الأسئلة المتداولة حول DC MCB التطبيقات في الطاقة الشمسية الكهروضوئية, ESS و شحن السيارات الكهربائية. . تغطية الجهد، وقدرة الكسر, تنسيق الصمامات, حماية SPD, فواصل التبديل, , والامتثال ل IEC 60947-2 / UL 489.

1. ما هو DC MCB وكيف يعمل؟

يوفر قاطع الدائرة الكهربائية المصغر (DC MCB) حماية من التيار الزائد وقصر الدائرة الكهربائية في أنظمة التيار المباشر مثل أنظمة التيار المباشر مثل الطاقة الشمسية الكهروضوئية وأنظمة الطاقة الشمسية الكهروضوئية وأنظمة الطاقة الشمسية الكهربائية وشحن المركبات الكهربائية. فهو يقطع قوس التيار المستمر بأمان لحماية المعدات والكابلات.

2. ما هي الاستخدامات النموذجية لحاجز التيار المستمر المتعدد الكهرومغناطيسي؟

يتم استخدامها في أسطح الأسطح الشمسية, المصفوفات الكهروضوئية المثبتة على الأرض, رفوف بطاريات ESS, و مراكز شحن السيارات الكهربائية لضمان حماية موثوقة للدائرة الكهربائية.

3. كيف يتم تعريف الجهد المقنن؟

يزداد الجهد المقنن مع زيادة عدد الأقطاب: 1P=250 فولت تيار مستمر, 2P=500 فولت تيار مستمر, 3P=750 فولت تيار مستمر, 4P=1000 فولت تيار مستمر. يتيح ذلك تصميمًا مرنًا لمختلف الفولتية الكهروضوئية و ESS.

4. هل يمكن استخدام حواجز التيار المستمر MCBs على التوازي؟

لا يوصى به إلا إذا تمت الموافقة عليه من قبل الشركة المصنعة. قد تتسبب الأقطاب المتوازية في عدم توازن التيار. بدلاً من ذلك، حدد حجم الإطار الصحيح مثل KYDB-125 واتباع إرشادات IEC 60947-2.

5. كيف يمكن تحديد مقاس حاجز التيار المستمر MCB للسلاسل الكهروضوئية؟

اختر تصنيف تيار أعلى من تيار الدائرة القصيرة للسلسلة الكهروضوئية (Isc). تحقق من قدرة الكسر والتنسيق مع صمامات التيار المستمر, ، والامتثال لمعايير UL 489 / IEC 60947-2.

6. ما هي قدرة الكسر لمكبس كوانغيا للتيار المستمر MCBs؟

قواطع كوانجيا مصنفة حتى 6 كيلو أمبير عند 1000 فولت تيار مستمر, ضمان الفصل الآمن في ظل ظروف الأعطال لكل من الأنظمة الكهروضوئية السكنية وأنظمة الطاقة الكهروضوئية على نطاق المرافق.

7. ما هي متطلبات التركيب؟

يتم تركيبها على سكة DIN وفقًا للمواصفة EN 60715. استخدم عزم الدوران المناسب للأطراف الطرفية أو أسلاك MC4 أو قضبان التوصيل MC4 من أجل توصيل أسلاك آمنة، وحافظ على وضع علامات قطبية واضحة (+/-).

8. هل تتوافق حواجز التيار المستمر القابلة للتوصيل بالتيار المستمر مع المعايير العالمية؟

نعم، فهي تتوافق مع IEC 60947-2 و UL 489, تلبية متطلبات الشهادة العالمية.

9. هل يمكن الجمع بين التيار المستمر MCBs مع أجهزة الحماية الأخرى؟

نعم، غالبًا ما يتم تنسيقها مع وثائق الخدمة الخاصة, الصمامات, و فواصل التبديل في الداخل صناديق التجميع الكهروضوئية لتشكيل كومة حماية كاملة.
