소개

전기적으로 연결된 오늘날의 세상에서 전력 품질과 장비 보호는 그 어느 때보다 중요해졌습니다. 가정용 태양광 시스템부터 산업 자동화 및 상업용 배전 네트워크에 이르기까지 전기 장치는 전압 변동과 일시적인 서지에 점점 더 민감해지고 있습니다. 단 한 번의 낙뢰나 스위칭 서지만으로도 고가의 장비가 수 밀리초 내에 파괴될 수 있습니다.

서지 보호 장치가 중요한 역할을 하는 곳입니다.

서지 보호 장치는 낙뢰, 스위칭 작동 및 기타 전기 장애로 인한 일시적인 과전압으로부터 전기 시스템과 장비를 보호하도록 설계되었습니다. 서지 피뢰기는 과전압을 안전하게 접지로 전환하여 시스템 안정성을 유지하고 가동 중단 시간을 줄이며 장비 수명을 연장합니다. 재생 에너지, EV 충전소 및 스마트 전기 인프라가 전 세계적으로 계속 확장됨에 따라 안정적인 서지 보호 솔루션에 대한 수요가 빠르게 증가하고 있습니다. 태양광 발전 시스템, 산업 플랜트, 데이터 센터, 주거용 건물 등 서지 피뢰기는 이제 최신 전기 보호 설계의 필수 요소로 간주됩니다.

이 종합 가이드에서는 서지 피뢰기에 대해 알아야 할 모든 것을 설명합니다:

• 서지 피뢰기란 무엇인가요?
• 서지 차단기의 작동 방식
• 다양한 유형의 서지 피뢰기
• 전력 시스템 및 태양광 설비의 애플리케이션
• 주요 선택 기준
• 서지 피뢰기와 서지 보호 장치(SPD)의 차이점
• 설치 모범 사례
• 유지 관리 및 테스트 방법
• 국제 표준 및 인증
• 서지 보호 기술의 미래 동향

서지 피뢰기란 무엇인가요?

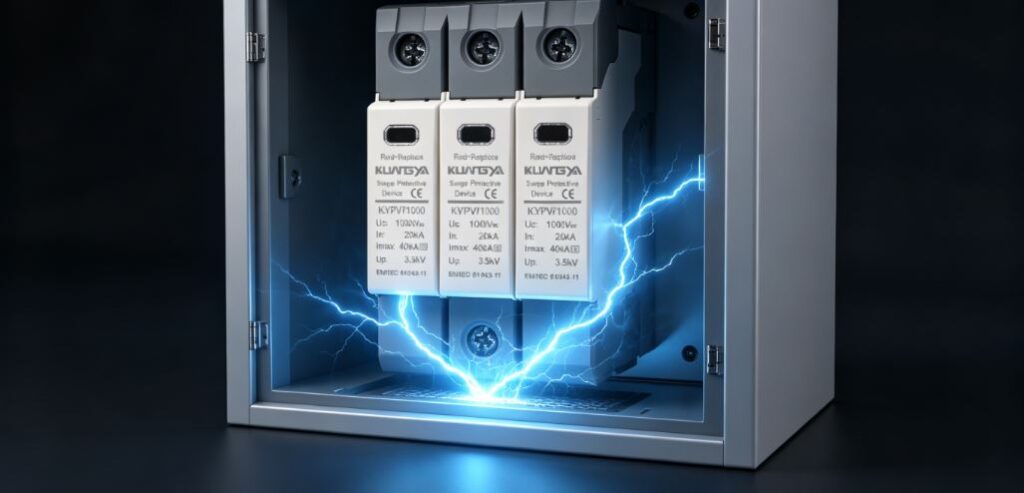

서지 피뢰기는 서지 전류를 접지로 리디렉션하여 과전압 과도 상태를 제한하는 전기 보호 장치입니다. 전력 시스템과 민감한 전기 장비 사이의 안전 장벽 역할을 합니다.

정상 작동 조건에서 서지 피뢰기는 비활성 상태로 유지되며 시스템 전압에 영향을 미치지 않습니다. 그러나 과도 과전압이 발생하면 피뢰기는 즉시 전도성을 띠게 되어 과도한 에너지를 안전하게 방전합니다.

서지가 사라지면 어레스터는 자동으로 고저항 상태로 돌아갑니다.

서지 차단기는 다음과 같은 분야에서 널리 사용됩니다:

• 전력 전송 시스템
• 유통 네트워크
• 태양광 발전 시스템
• 풍력 에너지 시스템
• 산업 기계
• 통신
• 데이터 센터
• 주거용 전기 패널
• 전기차 충전 인프라

서지 보호가 중요한 이유

전기 서지는 예기치 않게 발생할 수 있으며 전기 시스템에 심각한 손상을 일으킬 수 있습니다.국제 IEC 서지 보호 표준은 과도 과전압으로부터 전기 시스템을 보호하기 위한 중요한 지침을 제공합니다.

일반적인 원인은 다음과 같습니다:

번개 공격

번개는 과도 과전압의 가장 파괴적인 원인 중 하나입니다. 송전선 근처에서 간접적으로 번개가 치더라도 대규모 전압 서지를 유발할 수 있습니다.

전환 작업

스위칭 변압기, 모터 또는 커패시터 뱅크는 전력 네트워크 내부에서 과도 과전압을 발생시킬 수 있습니다.

접지 오류

부적절한 접지 또는 절연 불량으로 인해 위험한 전압 스파이크가 발생할 수 있습니다.

정전기 방전

민감한 전자기기는 갑작스러운 정전기 에너지 방출로 인해 손상될 수 있습니다.

유틸리티 그리드 장애

전력망 불안정 및 오류 제거 작업도 서지를 발생시킬 수 있습니다.

적절한 서지 보호가 없으면 이러한 이벤트가 발생할 수 있습니다:

• 장비 고장
• 화재 위험
• 생산 중단 시간
• 데이터 손실
• 장비 수명 단축
• 비싼 유지보수 비용

과전압 보호는 어떻게 작동하나요?

서지 피뢰기의 작동 원리는 전압 제한과 에너지 전환을 기반으로 합니다.

정상 전압 조건에서:

• 어레스터는 절연체처럼 작동합니다.
• 누설 전류 흐름 최소화
• 전기 시스템이 정상적으로 작동합니다.

서지 이벤트 중:

• 어레스터가 전도성 상태로 빠르게 변경됩니다.
• 과도한 서지 전류가 피뢰기를 통해 흐릅니다.
• 서지 에너지가 안전하게 지상으로 전환됩니다.
• 보호 장비는 안전하게 유지됩니다.

트랜지션이 사라진 후

• 어레스터가 비전도성 상태로 돌아갑니다.
• 정상적인 시스템 작동이 재개됩니다.

최신 서지 피뢰기는 빠른 응답 시간과 뛰어난 에너지 흡수 능력으로 인해 주로 MOV(금속 산화물 배리스터) 기술을 사용합니다.

보호 장치의 주요 구성 요소

일반적인 서지 피뢰기는 몇 가지 중요한 구성 요소로 이루어져 있습니다.

MOV는 전압 스파이크에 거의 즉각적으로 반응하기 때문에 핵심 구성 요소로 간주됩니다.

과전압 보호 장치의 유형

전기 시스템마다 다른 유형의 서지 피뢰기가 필요합니다.

1. 스테이션 클래스 서지 피뢰기

이는 고전압 변전소 및 유틸리티 송전 시스템에서 사용됩니다.

특징

• 높은 에너지 처리 용량
• 뛰어난 신뢰성
• 중요 인프라에 적합

애플리케이션

• 송전 변전소
• 발전 시설
• 대형 산업 플랜트

2. 중급 서지 피뢰기

중간급 피뢰기는 고압 배전 시스템에 사용됩니다.

특징

• 중간 수준의 방전 기능
• 비용 효율적인 보호
• 컴팩트한 디자인

애플리케이션

• 배전 변전소
• 산업용 유통 시스템

3. 분배 클래스 서지 피뢰기

이 어 레스터는 고압 배전 장비를 보호합니다.

애플리케이션

• 극 장착형 변압기
• 가공선
• 상업용 건물

4. 보조 서지 피뢰기

저전압 시스템과 최종 사용자 보호를 위해 설계되었습니다.

애플리케이션

• 주거용 건물
• 상업 시설
• 가전 제품

5. 폴리머 서지 피뢰기

폴리머 하우징 어레스터는 가볍고 오염에 강한 특성으로 인해 점점 더 인기를 얻고 있습니다.

장점

• 오염 저항성 향상
• 경량 구조
• 향상된 안전성
• 뛰어난 내후성

서지 피뢰기와 서지 보호 장치(SPD) 비교

많은 사람들이 서지 피뢰기를 SPD와 혼동합니다. 비슷한 목적을 공유하지만 중요한 차이점이 있습니다.

최신 태양광 및 산업 시스템에서 서지 피뢰기와 SPD는 계층화된 보호를 위해 함께 사용되는 경우가 많습니다.

태양광 발전 시스템의 서지 보호

태양 에너지의 급속한 성장으로 인해 서지 보호가 그 어느 때보다 중요해졌습니다.

태양광 발전 시스템은 번개와 스위칭 서지에 노출될 가능성이 높습니다:

• 대형 실외 설치
• 긴 케이블 길이
• 옥상 노출
• 민감한 인버터 및 컨트롤러

과도 과전압 및 낙뢰로 인한 서지가 태양광 발전 시스템에서 어떻게 인버터 고장을 유발할 수 있는지 알아보세요.

한 번의 서지 이벤트로 인해 손상이 발생할 수 있습니다:

• 태양광 인버터
• 컴바이너 박스
• 모니터링 시스템
• 배터리 스토리지 시스템
• 태양광 모듈

권장 보호 위치

산업 애플리케이션에서 서지 보호의 중요성

산업 환경에는 종종 다음과 같은 민감한 자동화 장비가 포함되어 있습니다:

• PLC 시스템
• 가변 주파수 드라이브(VFD)
• CNC 기계
• 로봇 공학
• 통신 네트워크

전압 서지는 생산 중단과 값비싼 다운타임을 초래할 수 있습니다.

산업용 서지 피뢰기의 장점은 다음과 같습니다:

• 시스템 안정성 향상
• 유지보수 비용 절감
• 장비 수명 연장
• 향상된 운영 안전성

서지 피뢰기 선택을 위한 주요 파라미터

효과적인 보호를 위해서는 올바른 서지 피뢰기를 선택하는 것이 중요합니다.

1. 정격 전압

피뢰기 전압 정격은 시스템 전압과 일치해야 합니다.

2. 최대 연속 작동 전압(MCOV)

MCOV는 어레스터가 지속적으로 견딜 수 있는 최대 전압을 정의합니다.

3. 공칭 방전 전류

표준 테스트 조건에서 서지 전류 용량을 나타냅니다.

4. 최대 방전 전류

피뢰기가 안전하게 전환할 수 있는 최고 서지 전류를 정의합니다.

5. 에너지 흡수 능력

피뢰기가 처리할 수 있는 서지 에너지의 양을 측정합니다.

6. 응답 시간

응답 속도가 빠르면 민감한 장비를 더 잘 보호할 수 있습니다.

7. 환경 저항

실외 애플리케이션의 경우 자외선, 습도, 오염, 온도에 대한 내성이 중요합니다.

보호 장치 선택 가이드

설치 모범 사례

적절한 설치는 서지 보호 성능에 큰 영향을 미칩니다.

짧은 접지 연결 사용

접지선이 길면 임피던스가 증가하고 보호 효과가 떨어집니다.

올바른 접지 확인

저저항 접지 시스템은 필수입니다.

장비 가까이에 설치

연결 거리가 짧을수록 보호 기능이 향상됩니다.

여러 보호 수준 조정

계층형 서지 보호 기능을 사용하세요:

• 서비스 입구의 유형 1 SPD
• 배전반의 유형 2 SPD
• 민감한 장치 근처의 유형 3 SPD

제조업체 가이드라인 준수

항상 설치 지침과 현지 전기 표준을 준수하세요.

보호 장치의 일반적인 장애 모드

고품질 서지 피뢰기라도 극한 조건에서는 고장이 날 수 있습니다.

열 폭주

반복적인 서지는 MOV 구성 요소를 과열시킬 수 있습니다.

습기 유입

밀봉 상태가 좋지 않으면 물이 침투할 수 있습니다.

노화

환경 스트레스는 점차 성능을 저하시킵니다.

과도한 서지 에너지

매우 큰 서지는 피뢰기 용량을 초과할 수 있습니다.

유지 관리 및 테스트

정기적인 점검을 통해 안정적인 보호를 보장합니다.

육안 검사

확인:

• 균열
• 화상 자국
• 부식
• 기계적 손상

누설 전류 측정

누설 전류가 증가하면 성능 저하를 나타낼 수 있습니다.

적외선 서모그래피

과열된 구성 요소를 감지합니다.

절연 저항 테스트

적절한 단열 성능을 확인합니다.

서지 보호에 대한 국제 표준

국제 표준을 준수하여 안전과 신뢰성을 보장합니다.

해외 시장에 서비스를 제공하는 제조업체는 지역별 인증 요건을 준수해야 합니다.

서지 보호 기술의 미래 동향

서지 보호 산업은 계속해서 빠르게 발전하고 있습니다.

스마트 서지 모니터링

최신 SPD에는 이제 원격 모니터링 기능이 포함되어 있습니다.

IoT 통합

커넥티드 보호 장치는 예측 유지보수를 개선합니다.

재생 에너지 수요 증가

태양광 및 배터리 시스템에는 고급 DC 보호 기술이 필요합니다.

컴팩트한 모듈형 설계

최신 서지 피뢰기는 점점 더 작아지고 유지 관리가 쉬워지고 있습니다.

향상된 화재 안전

새로운 열 차단 기술로 운영 안전성이 향상됩니다.

올바른 서지 보호 제조업체를 선택하는 방법

장기적인 시스템 안정성을 위해서는 신뢰할 수 있는 제조업체를 선택하는 것이 필수적입니다.

다음 요소를 고려하세요:

• 국제 인증
• 제품 테스트 기능
• 제조 품질 관리
• 기술 지원
• OEM/ODM 서비스
• 글로벌 프로젝트 경험
• 보증 정책

신뢰할 수 있는 공급업체를 통해 안정적인 제품 성능과 규정 준수를 보장할 수 있습니다.

자주 묻는 질문(FAQ)

피뢰기와 서지 피뢰기의 차이점은 무엇인가요?

피뢰기는 주로 번개로 인한 서지로부터 보호하는 반면, 서지 피뢰기는 여러 유형의 과도 과전압으로부터 보호합니다.

서지 어레스터가 고장날 수 있나요?

예. 반복적인 서지, 노후화 또는 과도한 에너지 노출은 시간이 지남에 따라 피뢰기가 손상될 수 있습니다.

태양광 시스템에서 서지 피뢰기가 필요합니까?

예. 태양광 설비는 번개 및 스위칭 서지에 많이 노출되어 있습니다. 태양광 SPD 솔루션 번개로 인한 서지로부터 태양광 발전 시스템을 보호하는 데 도움이 됩니다.

서지 피뢰기는 얼마나 오래 사용할 수 있나요?

수명은 환경 조건과 서지 주파수에 따라 달라집니다. 고품질 제품은 정상 작동 시 수년 동안 사용할 수 있습니다.

서지 피뢰기는 어디에 설치해야 하나요?

보호 대상 장비에 최대한 가깝게 설치하고 안정적인 접지 시스템에 연결해야 합니다.

결론

서지 피뢰기는 일시적인 과전압 손상으로부터 최신 전기 시스템을 보호하는 데 중요한 역할을 합니다. 전력 시스템이 더욱 발전하고 민감한 전자 장비가 더욱 널리 보급됨에 따라 효과적인 서지 보호는 더 이상 선택이 아닌 필수입니다.

유틸리티 변전소부터 태양 광 발전 시스템 및 산업 자동화에 이르기까지 서지 피뢰기는 시스템 안정성, 운영 안전 및 장비 수명을 보장하는 데 도움이 됩니다.

서지 피뢰기를 선택할 때 엔지니어와 구매자는 신중하게 평가해야 합니다:

• 정격 전압
• 방전 기능
• 환경 적합성
• 규정 준수 표준
• 설치 요구 사항

적절한 제품 선택, 올바른 설치, 정기적인 유지보수를 결합하면 기업은 전기적 위험을 크게 줄이고 장기적인 안정성을 향상시킬 수 있습니다.

전 세계적으로 재생 에너지와 스마트 전기 인프라가 계속 성장함에 따라 서지 보호 기술은 현대 전력 시스템 안전의 핵심 기반이 될 것입니다. 완벽한 서지 보호 솔루션 장기적인 전기 시스템 신뢰성 향상에 도움이 됩니다.
