Solutions de protection incendie pour coffrets de jonction solaires
🔎 Aperçu de l'article (Résumé exécutif)
Les coffrets de jonction solaires sont des nœuds critiques dans les systèmes photovoltaïques (PV) où les entrées de multiples chaînes convergent avant d'être acheminées vers les onduleurs. Cependant, en raison de arcs électriques en courant continu (DC), connexions desserrées, surintensités, vieillissement de l'isolation et contraintes environnementales, les coffrets de jonction figurent également parmi les points d'ignition les plus fréquents dans les centrales solaires.
Cet article explique :
- Pourquoi les incendies de coffrets de jonction solaires se produisent (avec des références à des cas réels)
- Les mécanismes de défaillance typiques au sein des systèmes de distribution électrique PV en courant continu (DC)
- Niveaux de risque d'incendie selon les différents environnements d'installation
- Stratégies de protection au niveau ingénierie utilisées dans les parcs solaires à l'échelle industrielle
- Comparaison entre les systèmes de protection incendie passifs et actifs
- Comment les entrepreneurs EPC et les intégrateurs de systèmes réduisent les risques d'incendie selon les normes de 2026
Nous nous concentrerons sur Stratégies de protection incendie pour coffrets de jonction solaires utilisées dans des projets photovoltaïques réels en Europe, au Moyen-Orient, en Inde et en Chine, étayées par des rapports industriels et des incidents sur le terrain.
1. Pourquoi les coffrets de jonction solaires sont des points à haut risque d'incendie
Un coffret de jonction solaire est conçu pour regrouper le courant continu provenant de plusieurs chaînes photovoltaïques. En théorie, c'est simple. En pratique, il s'agit de l'un des composants les plus sollicités thermiquement et électriquement de tout le système photovoltaïque.
🔥 Principaux facteurs de risque d'incendie
| Source de risque | Cause technique | Mécanisme de déclenchement d'incendie |
|---|---|---|
| Défaut d'arc CC | Bornes desserrées, vieillissement des connecteurs | Amorçage d'arc à haute température (>3000°C) |
| Surintensité | Déséquilibre de chaîne défectueux | Emballement thermique dans les jeux de barres |
| Pénétration de l'humidité | Défaillance de l'indice de protection IP65 ou vieillissement des joints | Court-circuit et rupture d'isolement |
| Installation non conforme | Couple de serrage inapproprié | Échauffement par résistance de contact |
| Événements de surtension | Coups de foudre / surtensions réseau | Rupture d'isolement et inflammation |
| Vieillissement des composants | Exposition aux UV, cycles thermiques | Augmentation progressive de la résistance |
Contrairement aux systèmes CA, Les arcs CC ne s'éteignent pas naturellement, ce qui augmente considérablement la probabilité d'inflammation.
2. Incidents d'incendie réels dans les boîtiers de jonction solaires
Bien que les systèmes photovoltaïques soient considérés comme des “ infrastructures à faible maintenance ”, les données de terrain montrent que les incendies d'origine électrique ne sont pas rares.
📌 Étude de cas 1 : Centrale solaire de 20 MW – Espagne (2019)
Une centrale solaire à grande échelle dans le sud de l'Espagne a subi des arrêts répétés dus à une surchauffe des boîtiers de jonction.
Conclusions sur la cause profonde :
- Connecteurs MC4 desserrés à l'intérieur du boîtier de jonction
- Résistance de contact élevée sous une température ambiante élevée (45°C+)
- Aucun système de détection d'arc interne installé
Résultat :
- Deux boîtiers de jonction entièrement endommagés
- Isolation partielle des chaînes requise
- Perte estimée : 180 000 € en coûts d'immobilisation et de remplacement
Leçon d'ingénierie :
Même des problèmes mineurs de connecteurs peuvent dégénérer en événements thermiques dans des conditions d'irradiation soutenues.
📌 Étude de cas 2 : Parc solaire du Rajasthan – Inde (2021)
Un incendie s'est déclaré dans une installation photovoltaïque de 100 MW pendant le pic d'exploitation estival.
Résumé du rapport d'investigation :
- Accumulation importante de poussière à l'intérieur du coffret de combinaison
- Inadéquation de la ventilation ayant entraîné une augmentation de la température interne
- Défaillance du fusible n'ayant pas interrompu le courant de défaut assez rapidement
| Chaîne de défaillance | Résultat |
|---|---|
| Accumulation de poussière et de chaleur | Dégradation de l'isolation |
| Courant de défaut CC | Arc électrique soutenu |
| Déclenchement temporisé | Allumage thermique |
Résultat :
- 5 coffrets de jonction détruits
- Arrêt temporaire d'un segment de champ photovoltaïque de 2 MW
📌 Étude de cas 3 : Centrale photovoltaïque du Jiangsu – Chine (2022)
Un rapport de surveillance d'un parc photovoltaïque côtier a identifié des points chauds récurrents dans les coffrets de jonction.
Observation clé :
- Corrosion des bornes due à une humidité élevée
- Pénétration de brouillard salin en zone côtière
- Absence de système de surveillance de la température interne
Résultat :
- Arrêt préventif mis en œuvre après thermographie infrarouge
- Incident d'incendie potentiel évité

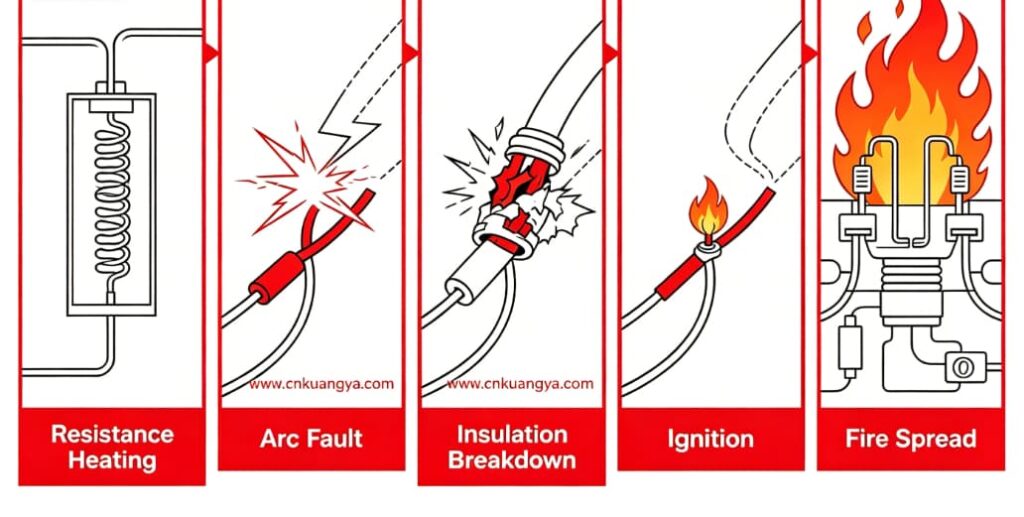

3. Comment se développent les incendies dans les coffrets de jonction solaires (mécanisme étape par étape)
Comprendre la progression d'un incendie est essentiel pour concevoir des systèmes de protection.
🔥 Cheminement typique du développement d'un incendie
| Stade | État électrique | Effet physique |
|---|---|---|
| Étape 1 | Augmentation de la résistance aux bornes | Début de l'échauffement localisé |
| Étape 2 | La température dépasse 120°C | Ramollissement de l'isolation |
| Étape 3 | Amorçage de l'arc | Décharge de plasma |
| Étape 4 | Arc CC continu | Carbonisation rapide |
| Étape 5 | Inflammation | Combustion des matériaux internes |
| Étape 6 | Propagation du feu | Les dommages se propagent aux chaînes adjacentes |
Les systèmes CC sont particulièrement dangereux car :
- Absence de passage du courant par zéro
- L'arc persiste plus longtemps que dans les systèmes CA
- L'accumulation de chaleur est continue
4. Facteurs environnementaux augmentant le risque d'incendie
Les coffrets de jonction solaires sont souvent installés en extérieur pendant 20 à 25 ans, ce qui fait du stress environnemental un facteur majeur.
🌍 Matrice des risques environnementaux
| Type d'environnement | Niveau de risque | Problème principal |
|---|---|---|
| Désert (Moyen-Orient) | 🔴 Très élevé | Poussière + chaleur extrême |
| Zones côtières | 🔴 Très élevé | Corrosion saline |
| Régions tropicales | 🟠 Élevé | Humidité + développement biologique |
| Zones tempérées | 🟡 Moyen | Cycles thermiques saisonniers |
| Régions enneigées | 🟡 Moyen | Contraintes de gel-dégel |

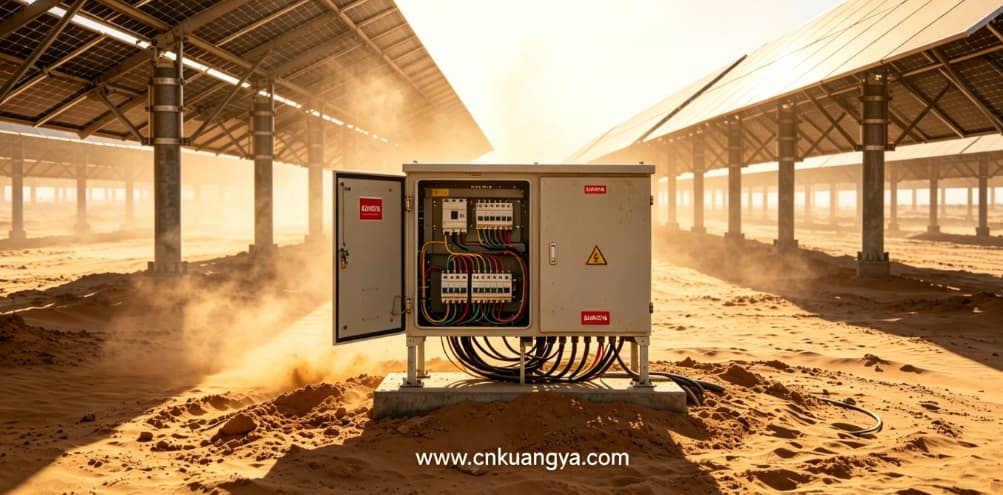

📌 Exemple : Projets de services publics au Moyen-Orient
Dans les parcs solaires aux Émirats arabes unis et en Arabie saoudite :
- La température ambiante dépasse souvent 50°C
- La température interne des coffrets peut atteindre 75–85°C
- Les matériaux d'isolation en plastique se dégradent plus rapidement
Cela accélère :
- Le desserrage des bornes
- La fatigue des fusibles
- L'augmentation de la résistance des connecteurs

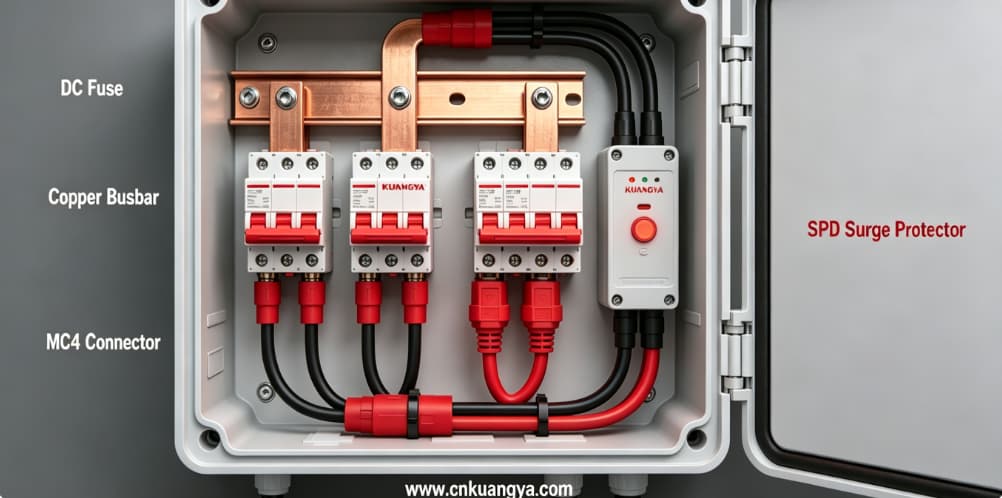

5. Points faibles à l'intérieur d'un coffret de jonction solaire
Même les coffrets de jonction de haute qualité présentent des points de vulnérabilité similaires.
⚠️ Zones de défaillance critiques
| Composant | Type de risque | Explication |
|---|---|---|
| Fusibles DC | Fatigue thermique | Les cycles de charge répétés fragilisent l'élément fusible |
| Barres omnibus | Échauffement par surintensité | Mauvaise dissipation thermique sous forte charge |
| Connecteurs MC4 | Résistance de contact | Faible augmentation de la résistance = chaleur élevée |
| Dispositifs de protection contre les surtensions | Défaillance en fin de vie | Dégradation de la varistance (MOV) entraînant une surchauffe |
| Joints d'étanchéité du boîtier | Infiltration environnementale | L'humidité provoque des courts-circuits |
6. Normes industrielles et exigences de protection
Les projets photovoltaïques modernes exigent de plus en plus le respect des normes internationales de sécurité incendie, telles que les directives IEC et NFPA.
Ces normes définissent des exigences strictes en matière de sécurité électrique, notamment dans l'architecture de protection côté courant continu (DC). Dans les systèmes de boîtiers de jonction, une coordination appropriée entre les dispositifs de protection est essentielle, incluant les parafoudres (SPD) et Fusibles DC pour réduire les risques d'incendie liés aux surintensités et aux surtensions.
🔗 Liens internes (produits KUANGYA utilisés dans des systèmes réels) :
Selon les normes internationalement reconnues :
- IEC 62548 définit les exigences de sécurité pour l'installation de champs photovoltaïques (PV) et la protection des systèmes CC
- NFPA 70 (National Electrical Code) fournit des réglementations de sécurité incendie électrique pour les systèmes PV, y compris les exigences relatives aux défauts d'arc CC et à la mise à la terre
Normes clés utilisées dans la protection incendie PV
| Standard | Région | Focus |
|---|---|---|
| IEC 62548 | International | Sécurité de la conception des champs PV |
| IEC 61439 | Mondial | Sécurité de l'appareillage basse tension |
| UL 1741 | ÉTATS-UNIS | Systèmes de sécurité pour onduleurs |
| NFPA 70 (NEC) | ÉTATS-UNIS | Sécurité incendie des installations électriques |
⚙️ Exigences actuelles des EPC modernes
- Surveillance de la température interne
- Détection de défaut d'arc (AFCI)
- Coordination de la protection contre les surtensions
- Matériaux d'enveloppe résistants au feu
- Capacité d'arrêt à distance
Protection passive vs active dans les coffrets de jonction
Une décision de conception clé dans les systèmes photovoltaïques modernes consiste à choisir entre une protection purement passive ou l'intégration d'un système d'extinction actif.
🧯 Tableau comparatif
| Type de protection | Méthode | Efficacité | Limitation |
|---|---|---|---|
| Protection passive | Fusibles, isolation, conception de l'enveloppe | Empêche l'escalade | Ne peut pas arrêter un incendie une fois déclaré |
| Protection active | Extinction par aérosol / gaz | Extinction rapide des incendies | Nécessite une intégration système |
| Protection intelligente | Capteurs + arrêt + extinction | Niveau de sécurité maximal | Coût plus élevé |
📌 Tendance du secteur (2024–2026)
Les développeurs de projets solaires à grande échelle se tournent de plus en plus vers :
“Des systèmes intégrés de ” Détection + Isolation + Suppression »
Notamment dans :
- Les mégaprojets solaires au Moyen-Orient
- Les parcs solaires raccordés au réseau en Europe
- Les clusters photovoltaïques à haute densité en Chine
➡️ Transition vers la section suivante
Dans la partie suivante, nous aborderons :
- Technologies avancées de protection incendie pour coffrets de jonction solaires
- Intégration de systèmes d'extinction d'incendie par aérosol
- Stratégies de conception utilisées par les entrepreneurs EPC
- Compromis entre coût et sécurité dans les projets réels
- Guide de sélection pour les équipes d'ingénierie
- FAQ finale répondant aux préoccupations réelles des acheteurs

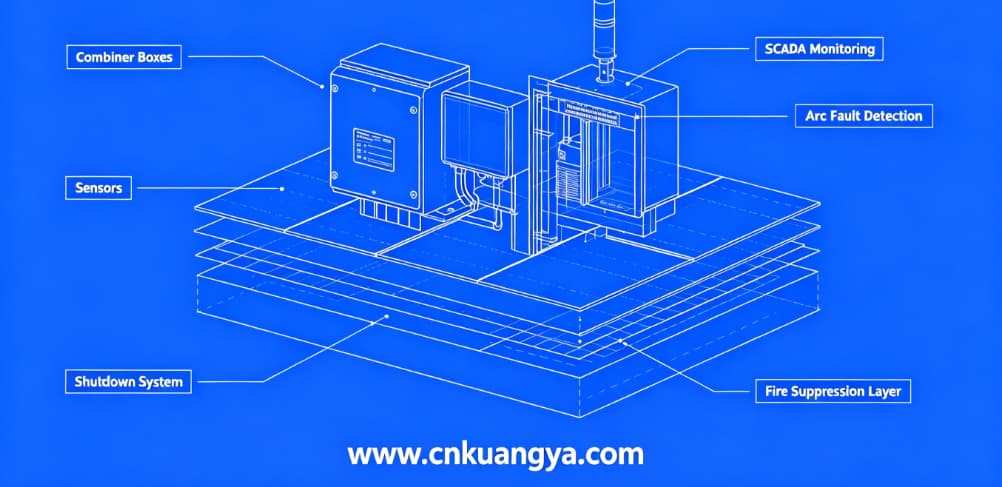

8. Technologies avancées de protection incendie pour coffrets de jonction solaires
À mesure que les systèmes photovoltaïques atteignent des centaines de mégawatts, les méthodes de protection traditionnelles (fusibles + conception des coffrets) ne sont plus suffisantes. La protection incendie moderne des coffrets de jonction solaires repose sur une ingénierie multicouche : détection, isolation et suppression.
⚙️ Architecture de protection moderne
| Couche | Fonction | Technologie utilisée |
|---|---|---|
| Couche 1 | Détection précoce | Capteurs de température, capteurs de fumée, détection de défaut d'arc (AFCI) |
| Couche 2 | Isolation des défauts | Disjoncteurs CC, sectionneurs intelligents |
| Couche 3 | Extinction d'incendie | Systèmes d'extinction par aérosol / gaz |
| Couche 4 | Contrôle | SCADA + alarmes à distance |
📌 Tendance clé dans la conception photovoltaïque en 2026
La plupart des entrepreneurs EPC exigent désormais :
“Coffrets de jonction auto-protégés avec capacité de réponse incendie intégrée”
Particulièrement pour :
- Parcs solaires à l'échelle industrielle (>50 MW)
- Installations en milieu désertique
- Systèmes CC haute tension (1000 V–1500 V)

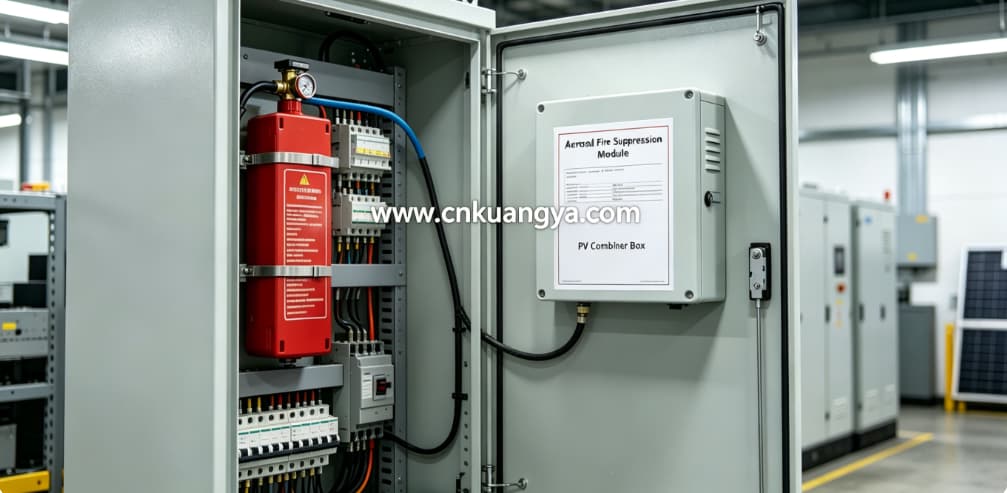

9. Extinction d'incendie par aérosol dans les coffrets de jonction
L'une des technologies les plus largement adoptées aujourd'hui est l'extinction d'incendie par aérosol condensé, en particulier pour les coffrets électriques compacts.
Système d'extinction d'incendie par aérosol
🔥 Comment ça fonctionne
Lorsqu'il est déclenché par la chaleur ou un défaut électrique :
- Le composé aérosol solide est activé
- La réaction chimique génère des particules d'aérosol de potassium ultra-fines
- Ces particules interrompent la réaction chimique en chaîne de la flamme
- Le feu est éteint en quelques secondes
Avantages pour les coffrets de jonction solaires
| Fonctionnalité | Bénéfice |
|---|---|
| Aucune tuyauterie requise | Rétrofit facile dans les coffrets de jonction existants |
| Activation rapide | Temps de réponse généralement inférieur à 10 secondes |
| Aucun récipient sous pression | Sûr pour un déploiement extérieur à long terme |
| Peu d'entretien | Systèmes avec une durée de vie de 10 ans disponibles |
| Électriquement sûr | Aucun dommage dû à des résidus conducteurs |
📌 Exemple d'application sur site – Centrale solaire dans le désert du Chili
Une ferme photovoltaïque de 80 MW dans le nord du Chili a installé des modules aérosols à l'intérieur des coffrets de jonction.
Résultat observé après l'installation :
- Réduction de l'escalade des incidents thermiques de plus de 90 %
- Aucun incendie total de coffret enregistré en 18 mois
- Réduction des coûts de maintenance grâce à une suppression précoce
10. Stratégie de conception technique pour les coffrets de jonction résistants au feu
Un système robuste de protection incendie pour coffret de jonction solaire ne se limite pas à l'ajout de dispositifs d'extinction. Il commence par la conception structurelle.
🧱 Liste de contrôle pour l'amélioration de la conception
| Domaine de conception | Exigence technique |
|---|---|
| Matériau de l'enveloppe | Polycarbonate résistant aux UV et ignifuge ou métal |
| Ventilation | Flux d'air contrôlé sans pénétration de poussière |
| Agencement interne | Croisement minimal des conducteurs, dissipation thermique optimisée |
| Câblage | Câbles CC résistants aux hautes températures |
| Mise à la terre | Système de mise à la terre à faible résistance |
| Dispositifs de protection | Système coordonné fusible + parafoudre + disjoncteur |
📌 Erreur de conception courante
De nombreux coffrets de jonction à bas coût tombent en panne car :
- Les composants sont étroitement compactés pour réduire les coûts
- Absence d'espacement thermique entre les fusibles et les jeux de barres
- Aucune conception de confinement d'arc indépendant
Cela crée un effet de “ chambre d'accumulation de chaleur ”.
11. Compromis coût/sécurité dans la protection incendie photovoltaïque
L'un des défis décisionnels les plus courants pour les EPC est d'équilibrer les dépenses d'investissement (CAPEX) avec la fiabilité de la protection incendie.
💰 Tableau de comparaison des coûts
| Niveau de protection | Type de système | Coût relatif | Réduction des risques |
|---|---|---|---|
| De base | Fusible + coffret uniquement | Faible | Faible |
| Standard | Fusible + parafoudre + surveillance | Moyen | Moyen |
| Avancé | AFCI + surveillance intelligente | Haut | Haut |
| Prime | AFCI + suppression par aérosol + arrêt intelligent | Très élevé | Très élevé |
📌 Réalité industrielle
Bien que les systèmes avancés augmentent le coût initial de 5 à 15 %, ils réduisent considérablement :
- Les pertes dues aux temps d'arrêt
- Les coûts de remplacement des équipements
- Primes d'assurance
- Évaluation des risques du projet
Dans le solaire à grande échelle, un seul incendie peut dépasser :
1 à 3 ans d'investissement dans les systèmes de protection
12. Intégration avec les systèmes de surveillance intelligents
Les boîtes de jonction modernes ne sont plus des unités matérielles passives. Elles font partie d'un écosystème de protection numérique.
📡 Fonctions de surveillance intelligente
| Fonction | Description |
|---|---|
| Suivi de la température | Détection de points chauds en temps réel |
| Surveillance du courant des chaînes | Détection précoce des déséquilibres |
| Détection des défauts d'arc | Identification des formes d'onde anormales |
| Arrêt à distance | Isolation instantanée des chaînes défectueuses |
| Liaison avec l'alarme incendie | Système de suppression de déclenchement automatique |
📌 Exemple : Centrale photovoltaïque raccordée au réseau européen
Un parc solaire allemand a mis en œuvre une protection de boîtier de jonction entièrement intégrée au système SCADA :
- Temps de détection des défauts réduit de quelques minutes à quelques secondes
- L'arrêt préventif a permis d'éviter une défaillance en cascade
- Équipes de maintenance dépêchées uniquement en cas de besoin
13. Meilleures pratiques d'ingénierie EPC (Aperçus de projets réels)
Sur la base de multiples conceptions de projets EPC, les pratiques suivantes sont désormais considérées comme des normes industrielles :
🛠️ Liste de contrôle des meilleures pratiques
- Utiliser une protection par chaîne segmentée (pas seulement centralisée)
- Installer un fusible indépendant par chaîne PV
- Maintenir un espacement minimal de 20 à 30 mm entre les conducteurs à courant élevé
- Appliquer une inspection par thermographie lors de la mise en service
- Intégrer une détection de défaut d'arc CC au niveau du coffret de jonction
- Garantir une certification de boîtier IP65–IP66 minimum
📌 Observation sur le terrain
Dans les parcs solaires au Moyen-Orient, les EPC ajoutent souvent :
- Des couches d'isolation thermique supplémentaires à l'intérieur des boîtiers de jonction
- Des structures d'ombrage pour réduire l'irradiation directe
- Des parafoudres (SPD) de calibre supérieur en raison de la fréquence des activités de foudre
14. Guide de sélection : Choisir un système de protection incendie
Pour les ingénieurs et les équipes d'approvisionnement, la sélection ne doit pas se baser uniquement sur le prix.
📋 Matrice de décision
| Type de projet | Protection recommandée |
|---|---|
| Photovoltaïque résidentiel | Basique + parafoudre (SPD) |
| Toiture commerciale | Standard + surveillance |
| Photovoltaïque industriel | AFCI + arrêt intelligent |
| Photovoltaïque à l'échelle industrielle | Système entièrement intégré (AFCI + suppression par aérosol) |
| Environnement à haut risque | Système de protection incendie haut de gamme |
15. Points clés pour la protection incendie des boîtiers de jonction solaires
- Les boîtiers de jonction sont l'un des points présentant le risque d'incendie le plus élevé dans les systèmes photovoltaïques
- Les défauts d'arc CC sont la principale source d'inflammation
- Le stress environnemental accélère considérablement les défaillances
- La protection passive seule n'est plus suffisante pour les projets à grande échelle
- Les systèmes intégrés (détection + isolation + suppression) deviennent la norme
- L'extinction par aérosol s'impose comme une solution compacte privilégiée
❓ FAQ – Protection incendie des coffrets de jonction solaires
1. Quelle est la cause principale des incendies dans les coffrets de jonction solaires ?
La plupart des incendies sont causés par des défauts d'arc CC, des bornes desserrées et une surchauffe due à une résistance de contact accrue.
2. Un fusible peut-il prévenir les incendies dans un coffret de jonction ?
Non. Un fusible interrompt uniquement le courant. Il ne peut pas éteindre un arc électrique une fois que l'amorçage a commencé.
3. Quel est le système de protection incendie le plus efficace pour les boîtiers de jonction ?
Une combinaison de :
- Détection des défauts d'arc
- Système d'arrêt intelligent
- Extinction par aérosol
offre le plus haut niveau de protection.
4. L'extinction par aérosol est-elle sûre pour les équipements électriques ?
Oui. Elle ne laisse aucun résidu conducteur et ne nécessite pas de bouteilles sous pression, ce qui la rend adaptée aux coffrets électriques photovoltaïques.
5. Toutes les centrales solaires ont-elles besoin de systèmes de protection incendie avancés ?
Pas toutes, mais les installations à grande échelle et les environnements à haute température nécessitent fortement une protection avancée en raison d'une exposition aux risques plus élevée.
6. À quelle fréquence les boîtiers de jonction doivent-ils être inspectés ?
Les pratiques de l'industrie recommandent :
- Inspection visuelle : tous les 6 à 12 mois
- Thermographie : annuellement
- Essais électriques complets : tous les 1 à 2 ans
7. Le risque d'incendie peut-il être totalement éliminé dans les systèmes photovoltaïques ?
Aucun système n'est sans risque. Cependant, une conception appropriée peut réduire considérablement la probabilité d'incendie et la gravité des dommages.
