Vue d'ensemble

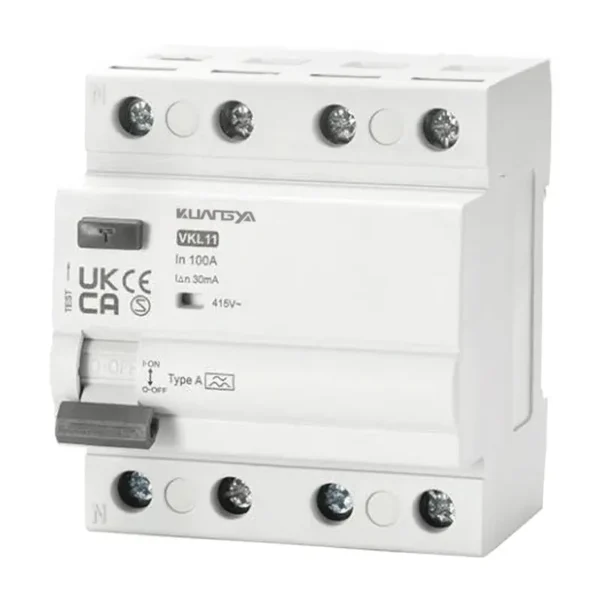

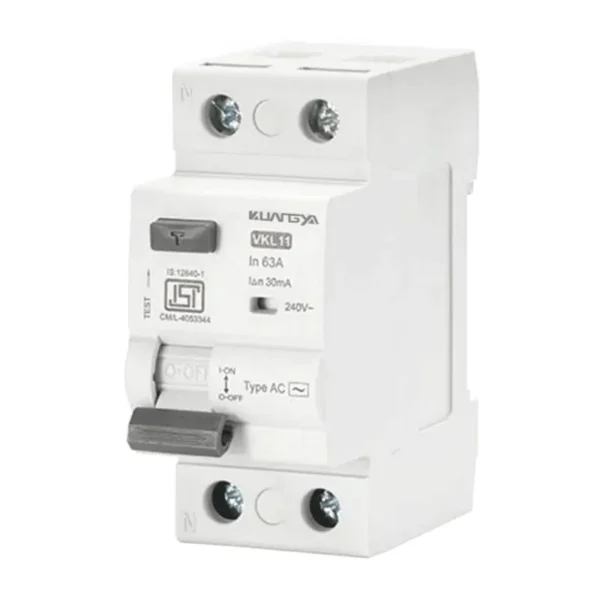

VKL11 est un disjoncteur différentiel pour 4p rccb applications dans les cartes triphasées, avec un système 2P
pour les systèmes monophasés. Il détecte le courant de fuite à la terre et déconnecte le circuit afin d'éviter tout risque d'électrocution.
les risques d'électrocution et d'incendie causés par des défauts d'isolation. Les classes de détection comprennent AC, A,
et ASi (haute immunité) pour s'adapter aux différentes caractéristiques de la charge et réduire les déclenchements intempestifs.

Caractéristiques principales

Pôles : 2P / 4P pour les systèmes monophasés et triphasés
Courant nominal (In) : 16, 25, 32, 40, 63, 80, 100 A
Sensibilité nominale (IΔn) : 10 / 30 / 100 / 300 mA
Tension nominale (Ue) : 240 V~ (2P) / 415 V~ (4P); Ui: 500 V ; fn: 50/60 Hz
La fabrication et la rupture de résidus (IΔm): 500 / 630 / 800 / 1000 A (par groupe)
Court-circuit conditionnel (Inc = IΔc): 6000 A / 10000 A (avec SCPD en amont)
Résistance à l'impulsion (Uimp): 4 kV / 6 kV (par variante)
Protection des bornes : IP20; Montage sur rail DIN EN 60715 (35 mm)

Données techniques

Modèle	VKL11 (A/AC/ASi)
Standard	IEC/EN 61008-1
Pôles	2P, 4P
Courant nominal (In)	16A, 25A, 32A, 40A, 63A, 80A, 100A
Sensibilité nominale (IΔn)	10 mA, 30 mA, 100 mA, 300 mA
Tension nominale (Ue)	2P : 240 V~ ; 4P : 415 V~
Tension d'isolation (Ui)	500 V
Fréquence nominale	50/60 Hz
Résidus de fabrication et de rupture (IΔm)	500 A (In 16-40 A) ; 630 A (63 A) ; 800 A (80 A) ; 1000 A (100 A)
Court-circuit conditionnel (Inc = IΔc)	6000 A ; 10000 A (coord. avec SCPD en amont)
Résistance à l'impulsion (Uimp)	4 kV / 6 kV (par variante)
Degré de protection des bornes	IP20
Température ambiante	De -25 °C à +55 °C (moyenne journalière ≤ 35 °C)
Température de stockage	-40 °C à +70 °C
Raccordement au terminal	Câble / Barre collectrice à broches
Taille des bornes (câble)	25-35 mm²
Taille des bornes (barre omnibus)	10/16 mm²
Couple de serrage	2,5 N-m
Montage	Rail DIN EN 60715 (35 mm)
Connexion	Haut et bas
Classe de forme d'onde	AC, A, ASi (haute immunité)

Applications

Tableaux de distribution triphasés utilisant un 4p rccb pour la protection contre les courants résiduels
Systèmes résidentiels/commerciaux nécessitant des options de discrimination ou de haute immunité (ASi)
Installations coordonnées avec les DSPC en amont pour des valeurs nominales conditionnelles de 6/10 kA
