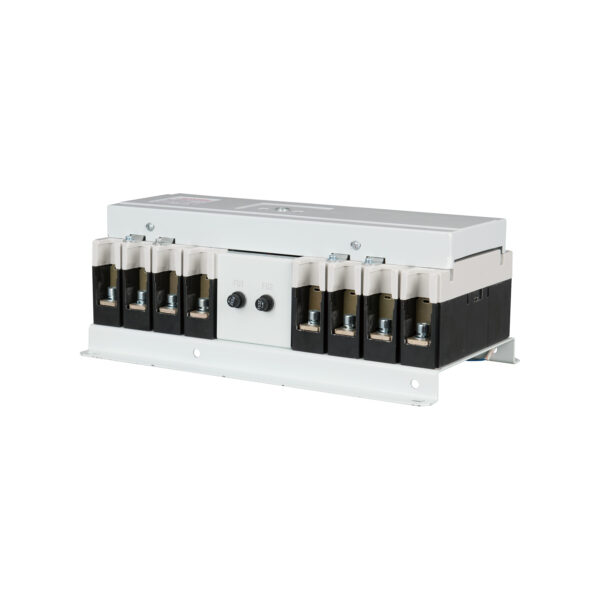

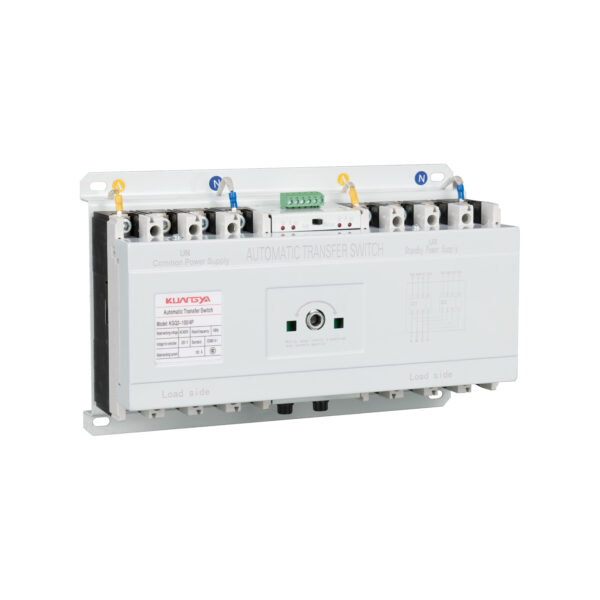

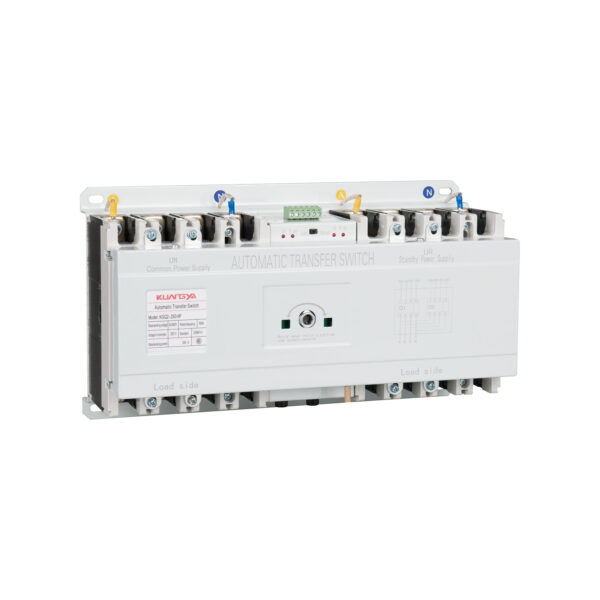

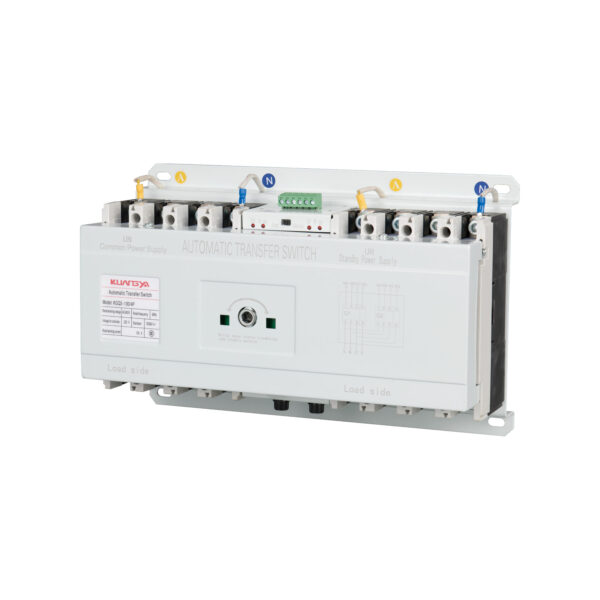

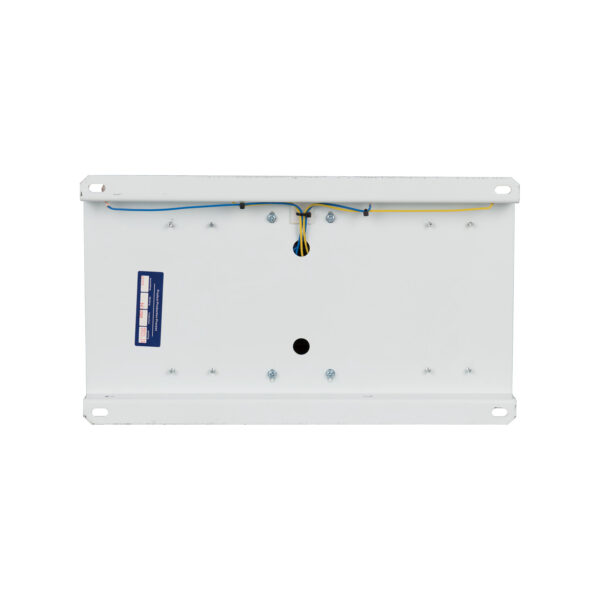

KGQ2 Automatischer Umschalter (Typ MCCB) - 100A bis 1600A

Die Automatischer Umschalter der Serie KGQ2 ist ein MCCB-artiges Doppelquellen-Übertragungsgerät für Niederspannungsanlagen.
Es schaltet automatisch zwischen Haupt- und Notstromversorgung (bzw. Netz und Generator) um und bietet eine kompakte Bauweise,
zuverlässige Verriegelung, schneller Transfer und einfache Schrankintegration. Verfügbar ab 100A bis 1600A, mit 3P/4P Optionen,
KGQ2 wird häufig in kritischen Einrichtungen wie Krankenhäusern, Rechenzentren und Industrieanlagen eingesetzt.

Anwendungen

• Krankenhäuser, Banken, Rechenzentren und Hochhäuser
• Industrielle und gewerbliche Einrichtungen mit Doppelstromsystemen
• Netz-zu-Erzeuger-Übertragung und Notfall-Backup-Anwendungen
• Verteilerschränke, die eine kompakte ATS-Integration erfordern

Wesentliche Merkmale

• MCCB-Bauweise, kompakt und modular
• Automatische Umschaltung mit elektrischer und mechanischer Verriegelung; manuelle Notbetätigung
• 3P / 4P Optionen für dreiphasige Dreileiter- und Vierleitersysteme
• Integrierte Steuerung mit Spannungserkennung und Phasenausfallschutz
• Optionale Fernsteuerung und Signalausgänge
• Nennbetriebsspannung: AC400VSteuerspannung: AC220V
• Schneller, sicherer und stabiler Transfer für empfindliche Lasten
• Konform mit IEC 60947-6-1 und verwandte Normen

Wichtigste technische Parameter (Zusammenfassung)

Die Serie KGQ2 umfasst 100A-1600A Bewertungen in 3P / 4P Versionen. Typische Systeme sind AC400V.
Die Verwendungskategorien umfassen in der Regel AC-33B / AC-31. Kurzschluss- und Widerstandsfähigkeit variieren je nach Nennwert;
Die genauen Werte sind dem Datenblatt zu entnehmen. Übertragungszeit und Ausdauer sind für häufiges Schalten ausgelegt,
mit optionalen Hilfskontakten, Fernsignalisierung und Feuerlöschklemmen je nach Konfiguration.

Verdrahtung und Betriebsmodi

• Automatische Umschaltung (Netz ↔ Standby / Generator)
• Manuelle Notbetätigung; optionale Fernsteuerung
• Elektrische und mechanische Verriegelung für sicheren Transfer
• Brandmelde-/Trockenkontakt-Signalklemmen (falls vorhanden)

Folgen Sie bei der Installation den offiziellen Schaltplänen im Datenblatt.

Normen und Einhaltung

• IEC 60947-6-1 / GB/T 14048.11 - Automatische Umschalteinrichtungen (ATS)
• IEC 60947-2 / GB/T 14048.2 - Niederspannungs-Leistungsschalter (MCCB)
• IEC 60947-1 - Allgemeine Regeln für Niederspannungsschaltgeräte und -steuergeräte

Auswahlhilfe

1. Nennstrom (100-1600A): Auswahl entsprechend der Gesamtlast mit Spielraum
2. Pole: 3P für Dreileitersysteme, 4P für Vierleitersysteme
3. Steuerung / Signale: optionale Fernsteuerung, Feuerleiteinrichtung, Statusausgänge
4. Kurzschluss-Kapazität: Kompatibilität mit Systemfehlern sicherstellen
5. EinrichtungAbmessungen, Klemmen, Verdrahtungsmethode, Platzbedarf im Schrank
