太陽光発電急速停止装置とDCアイソレーター：主な違い

ソーラーインバーターをオフにしても、屋根の配線から必ずしも電圧が除去されるわけではありません。そのため、ソーラーラピッドシャットダウンとDCアイソレーションは、別個の設計機能として扱う必要があります。.

クイックアンサー： DCアイソレーターは、設置場所で回路を開きます。ラピッドシャットダウンシステムは、シャットダウン信号の後、承認された機器構成を使用して、指定されたPV導体を制御します。通常のDCアイソレーターだけでは、屋根のシステムがラピッドシャットダウン要件を満たしているとはみなされません。.

このガイドは、保護機器を比較する設置業者、販売業者、およびプロジェクト購入者を対象としています。電気工事およびシャットダウン検証は、該当する機器の指示に従って、資格のある担当者が実施する必要があります。.

DCアイソレーターとは何ですか？

正しく選択されたDCスイッチディスコネクタは、回路の一部間に定義された絶縁ポイントを提供します。その適合性は、DC電圧、電流、スイッチングデューティ、極配置、および設置条件に依存します。.

スイッチを開いても、モジュールに太陽光が当たるのを止めることはできません。したがって、ソース側の導線は通電状態のままになる可能性があります。オフの位置にあるハンドルは、屋根上のすべてのケーブルが触れても安全であることを証明するものではありません。.

機器のオプションおよびモデル固有の情報については、を参照してください。 Kuangya DC スイッチディスコネクタ.

ソーラーラピッドシャットダウンとは何ですか？

ラピッドシャットダウンは、起動後に指定されたPV導体に関連する電気的危険に対処します。一般的なモジュールレベルの構成では、互換性のある電子機器は、シャットダウン信号を受信したとき、または必要な動作信号が消滅したときに、出力状態を変更します。.

起動デバイス、送信機、インバーター、および屋上電子機器は、指定どおりに連携する必要があります。たとえば、Tigo は製品ファミリーごとに異なる通信構成を文書化しています。シャットダウン方法は、すべてのモデルで同じように機能すると想定すべきではありません。参照してください Tigo のラピッドシャットダウン概要.

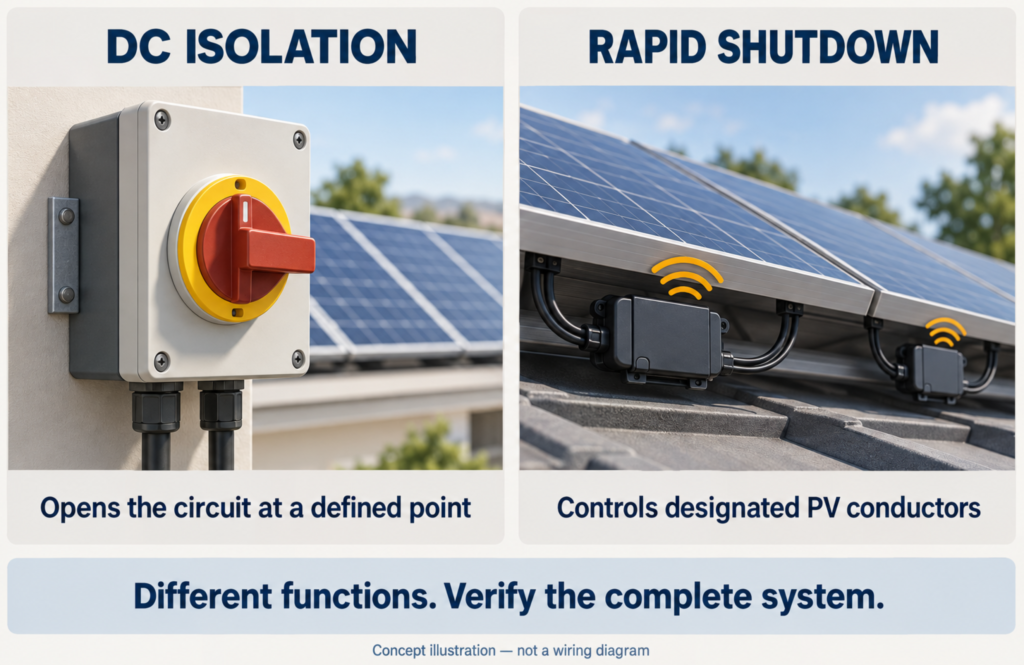

ラピッドシャットダウンと DC アイソレータの比較

質問	通常の DC アイソレータ	ラピッドシャットダウンシステム
主な目的	定義された場所で回路を絶縁する	開始後に指定されたPV導体の危険を制御する
日光下でPVモジュールが電圧を発生するのを停止しますか？	いいえ	いいえ。制御された出力とモジュール内部は異なるものです。
屋上コンプライアンスを証明するには、スイッチが1つあれば十分ですか？	いいえ	コンプライアンスは、承認された完全な配置に依存します。
購入者は何をチェックすべきですか？	DC定格、スイッチングデューティ、極配線、およびエンクロージャー	互換性のあるコンポーネント、起動方法、およびシステムドキュメント

これは機能的な比較であり、設置設計や機器認証の代わりになるものではありません。.

2026年にこの区別が重要になる理由

2026年7月のTigoフィールド通知は、コントローラーの1つがオフになっているからといってアレイがオフになっていると仮定するリスクを示しています。指定されたTS4-XおよびTS4-A 725W構成では、別のアクティブな送信機がCCAの電源がオフになった後も動作信号を供給し続けることができます。この通知は、リストされた機器の組み合わせに固有のものであり、すべてのラピッドシャットダウン製品に一般化すべきではありません。.

実践的な教訓は、関連するすべての信号源を文書化し、製造元の検証手順に従うことです。元のTigoフィールド通知を読む.

すべてのプロジェクトにモジュールレベルのシャットダウンハードウェアが必要ですか？

普遍的な単一の答えを適用しないでください。要件は、管轄区域、採用されたコード版、建物の配置、および受け入れられたコンプライアンスルートによって異なります。.

SolarEdgeの技術ノートには、コード開発とUL 3741関連のシステムアプローチの両方が記載されています。これは、コンポーネントのラベルのみで準拠を証明できると仮定するのではなく、文書化されたシステム構成を評価することの注意喚起です。 SolarEdge UL 3741アプリケーションノートを参照してください。.

機器を発注する前に、プロジェクト設計者または管轄当局に適用される要件を確認してください。.

完全なシステムの調達チェックリスト

これらの項目をまとめて要求してください。

アレイ、インバーター、アイソレーションポイント、シャットダウンイニシエーターを示す単線結線図。.
インバーター、シャットダウン電子機器、およびトランスミッターの正確なモデル番号。.
提案された組み合わせに関するメーカーの互換性文書。.
DCスイッチの定格と必要な極接続図。.
受入基準と記録された結果を含む試運転手順。.
実際の設置に適合するラベルと操作説明書。.

各文書の責任を購入仕様書に明記してください。これにより、設置前にインターフェースの欠落を容易に解決できます。.

コンバイナボックスの設置場所

A PVコンバイナーボックスストリング接続と指定された保護または絶縁コンポーネントをまとめることができます。その内容は個別にレビューする必要があります。ヒューズ、サージ保護デバイス、または切断器の存在は、それ自体でラピッドシャットダウン性能を示すものではありません。.

プロジェクトのお問い合わせについては、ストリング構成、最大DC電圧、設計電流、設置環境、および必要な絶縁配置をKuangyaに送信してください。ラピッドシャットダウンシステムのサプライヤーに別途互換性を確認してもらってください。.

よくある質問

DCアイソレーターは太陽光パネルを遮断しますか？

スイッチで回路を開きます。点灯したモジュールが電圧を生成するのを停止するわけではなく、ソース側の導体は通電状態のままになる可能性があります。.

インバーターのOFF表示でメンテナンスは十分ですか？

いいえ。運転状態表示は電気的絶縁の確認にはなりません。資格のある担当者は、機器固有の絶縁およびテスト手順に従う必要があります。.

モーター駆動DCブレーカーはラピッドシャットダウン機器の代わりになりますか？

リモート操作だけではコンプライアンスを証明できません。システム全体が適用される要件を満たし、それを裏付ける文書が必要です。.

ラピッドシャットダウン機器とDCアイソレーターのどちらを先に購入すべきですか？

まずシステムアーキテクチャ全体を定義してください。シャットダウン機能と絶縁ポイントを同時に指定し、その後、各機能に対応する互換性のある機器を選択してください。.
